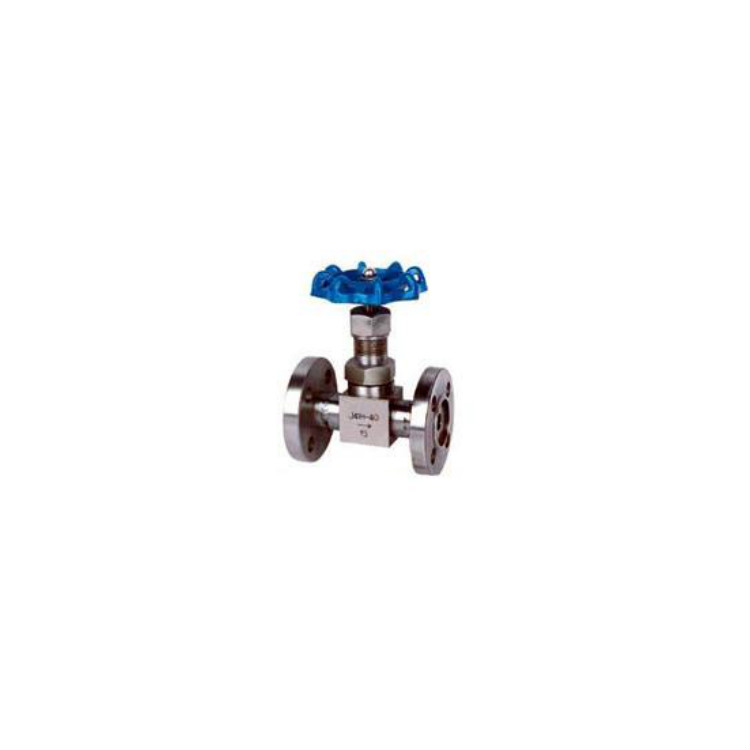

 货号 ：EN4-11 性能规范 J43W/H法兰针形阀设计制造：GB/T12224-1989，GB/T12235-1989，连接形式：法兰连接，结构特征：锥面密封；上螺纹阀杆，阀门检验和试验：GB/T13927-1992。 试验标准（单位Unit：MPa）
试验项目TESTITEM | 压力值PRESSURE VALVE | | 公称压力 Nominal Pressure | 2.5 | | 壳体试验 Shell Test | 3.7 | | 密封试验 Test | 2.75 | | 气压试验 Air Pressure Test | 0.9 | | 适用温度 Suitable Temperatue | ≤180℃ | | 适用介质 Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
型号与零部件材质
型号
TYPE | 阀体
BODY | 接头
TIE-IN | 阀杆
VALVE HANDLE | 螺帽
SCREW CAP | 填料
PACKING | | J43H-25 | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟
Leslble graphite | | J43W-25P | 304SS | 304SS | 304SS | 304SS | 柔性石墨、四氟
Leslble graphite | | J43W-25R | 316SS | 316SS | 316SS | 316SS | 柔性石墨、四氟
Leslble graphite |

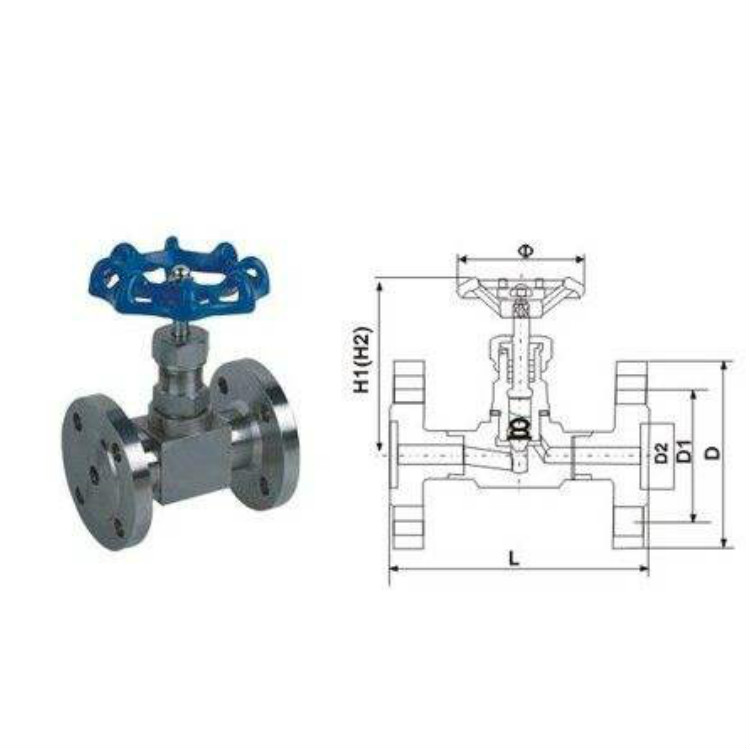

外型与连接尺寸
规格
SPECIF ICATION | A | L | H | Do | | DN10 | 90 | 130 | 90 | 60 | | DN15 | 92 | 122 | 90 | 60 | | DN20 | 105 | 150 | 105 | 80 | | DN25 | 115 | 150 | 120 | 100 |
