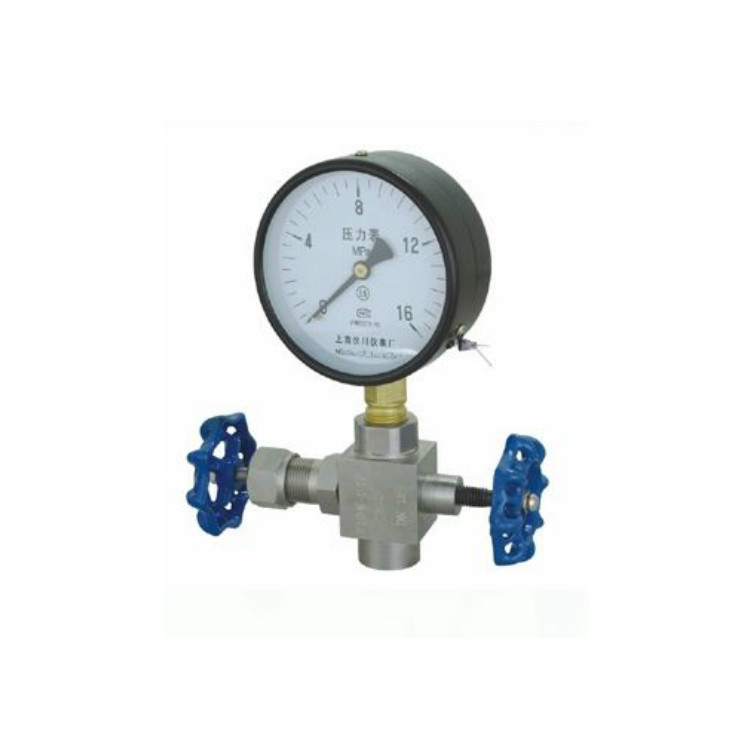

J19H压力表针形阀

下一条：J43H法兰针形阀

上一条：JJM1针形阀

产品概况应用案例

J19H-1.6/32P型压力表针形阀外形尺寸图

J19H-1.6/32P型压力表针形阀外形尺寸图

主要零件材料

零件名称 Part name	阀体 BODY	阀杆 Stem	阀底座 Base	填料 PACKING	填料阀盖 Packing bonnet	手轮 Hand wheel
J19H-320-DN6	碳钢 Carbon steel	铬不锈钢 Cr,Stainless steel		聚四氟乙烯、柔性石墨 PTEF,Soft graphite	碳钢 Carbon steel	优质碳钢 High grade carbon steel
J19W-320P-DN15	铬镍不锈钢　 Cr,Ni Stainless steel	铬不锈钢 Cr,Stainless steel	铬镍不锈钢　 Cr,Ni Stainless steel	聚四氟乙烯、柔性石墨 PTEF,Soft graphite	不锈钢 Stainless steel	优质碳钢 High grade carbon steel

主要性能规范

型号 Type	公称压力（MPa） Nominal Pressure	试验压力PS（MPa）Test pressure			工作压力（MPa） Working Pressure	工作温度(℃) Working Temperature	适用介质 Suitable
型号 Type	公称压力（MPa） Nominal Pressure	壳体（MPa） Shell	密封（液） Seal	密封（气） Seal	工作压力（MPa） Working Pressure	工作温度(℃) Working Temperature	适用介质 Suitable
J19H-320	32.0	48.0	35.2	0.6	32.0	P≤540℃	液化石油气水、酸、蒸汽、油品等 Petroleum gas Water, Asic,Steam, Oil etc.
J19W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃	液化石油气水、酸、蒸汽、油品等 Petroleum gas Water, Asic,Steam, Oil etc.

主要外型及连接尺寸

型号 Type	公称直径DN (mm) Nominal diameter	尺寸 Dimensions								重量（Kg） Weight
型号 Type	公称直径DN (mm) Nominal diameter	L1	Do	D2	D1	H	H1	M1	RC	重量（Kg） Weight
J19H-320	6	100	65	14	5	100	110	M20×1.5左	-	1.2
J19W-320P	15	85	65	-	-	100	110	M20×1.5	G1/2〞	1.0
