J49H法兰式压力表针形阀

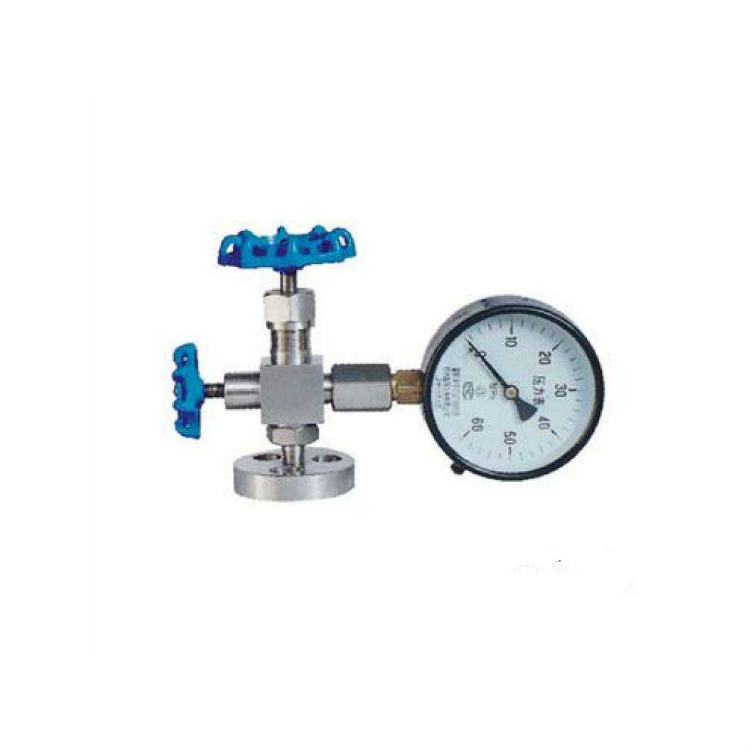

J49H-1.6/32P型法兰式压力表针形阀
J49H-1.6/32P型法兰式压力表针形阀
J49H-1.6/32P型法兰式压力表针形阀 外形尺寸图
J49H-1.6/32P型法兰式压力表针形阀 外形尺寸图

主要零件材料


零件名称
Part name
阀体
BODY
阀杆
Stem
阀底座
Base
填料
PACKING
填料阀盖
Packing bonnet
手轮
Hand wheel
J49H-320-DN3碳钢
Carbon steel
铬不锈钢
Cr,Stainless steel
聚四氟乙稀、
柔性石墨
PTEF,Soft graphite
碳钢
Carbon steel
优质碳钢
High grade
carbon steel
J49H-320P-DN6铬镍不锈钢 Cr,Ni Stainless steel铬不锈钢
Cr,Stainless steel
铬镍不锈钢
Cr,Ni Stainless steel
不锈钢
Stainless steel

主要性能规范


型号
Type
公称压力(MPa)
Nominal Pressure
试验压力PS(MPa)Test pressure工作压力
(MPa)
Working Pressure
工作温度(℃)
Working Temperature
适用介质
Suitable
壳体
(MPa)
Shell
密封
(液)
Seal
密封
(气)
Seal
J49H-32032.048.035.20.632.0P≤540℃液化石油气水、酸、蒸汽、油品等
Petroleum gas Water,Asic,Steam, Oil etc.
J49H-320P32.048.035.20.632.0C≤425℃

主要外型及连接尺寸


型号
Type
公称直径DN(mm)
Nominal diameter
尺寸 Dimensions重量(Kg)
Weight
L1D1D2HH1L2hM1L3
J49H-3203606550881006015Ф70M20×1.5161.3
J49H-320P6606550881006015Ф70M20×1.5161.3
