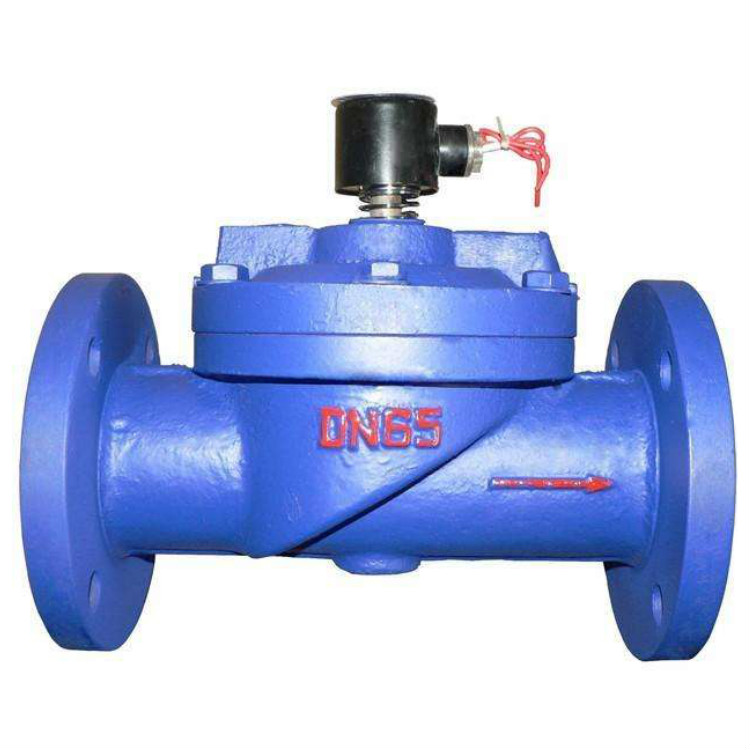

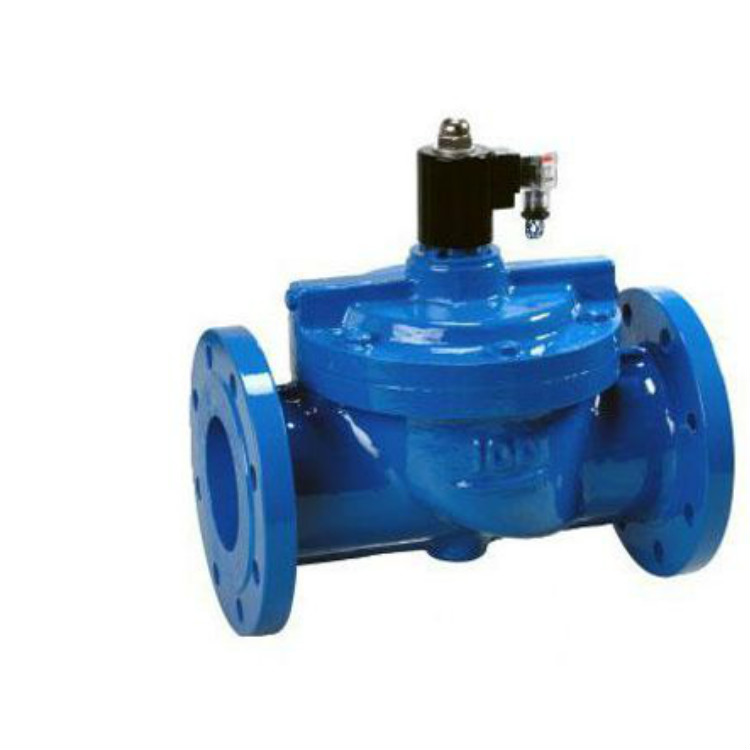

ZCS(DF)水用法兰电磁阀


ZCS水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于水用电磁阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭讯速,可靠性高等特点。结构特点:结构简单,体积小,密封性能好,维修方便。

ZCS水用电磁阀型号规格说明



ZCS水用电磁阀结构原理

水用电磁阀通径15100为膜片式为二次开阀的先导式电磁阀,通径125300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外泄,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀呈通路状态。当线圈断电,磁场消失,活动铁芯复位,封闭副闭口,断而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。常开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁和副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。

技术参数:

工作介质

水、粘度≤4°E的油及其它非腐蚀性流体

介质温度

≤60

公称压力(MPa

1.0

工作压差(MPa

0.051.0

0.11.0

0.151.0

电源电压

AC220V其余规格可作特殊订货

额定流量系数(kv

JB/T352-94规定

泄漏量(ml/min

JB/T352-94-F规定

公称通径(mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

功耗

36VA

50VA

防爆接线说明:

防爆标志

dⅡBT4

防爆证编号

CE991010

出线口接线

内螺纹M20×1.5

环境温度

-40-+60℃

ZCS水用电磁阀主要外形及安装尺寸

ZCS水用电磁阀结构图纸
