DMF-0.1电磁阀式煤气快速切断阀
下一条:DMF-Z脉冲电磁阀

上一条:2W电磁阀

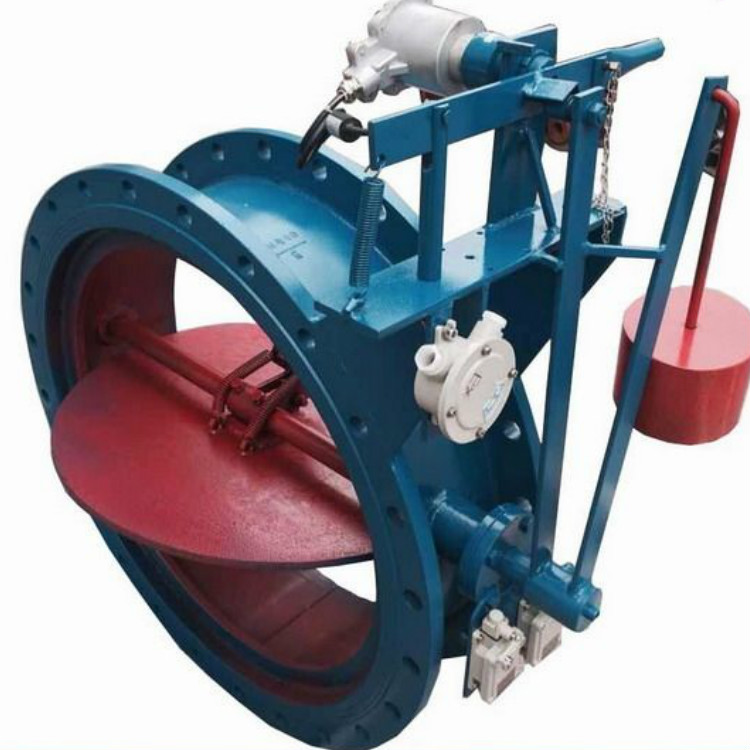

    DMF-0.1型电磁式煤气快速切断阀产品展示
电控式煤气快速切断阀是我们公司的换代产品;是煤气系统中防止重大事故发生的有效安全装置,本阀具有结构简单、操作方便、工作可靠、切断速度快(≤1秒钟)和密封 性能好等特点,广泛应用于煤气加热炉、煤气锅炉及各种工业然气锅炉中。

我公司生产的DMF-0.1型电磁式煤气快速切断阀有DN150-DN1200等多种规格。
DMF-0.1型电磁式煤气快速切断阀工作原理电控式煤气快速切断阀由密封性能良好的蝶阀电磁机构、锁定机构、重锤及重锤臂等部件组成;阀门开启时,重锤臂处于竖立位置,电源接通,重锤臂被锁定机构锁定,管道正常输气。当管道内介质压力底于规定值或系统出现异常需立即切断介质时,可通过相应的控制回路使电磁机构断电,解除锁定;重锤臂及阀板在重力的作用下,依顺时针方向落下,阀门关闭。当需要恢复供气时,将重锤臂连同重锤按逆时针方向转至坚直位置,锁定机构复位,此时行程开关的接点闭合,电磁机构得电,重锤臂被锁定。阀门又呈开启状态。

DMF-0.1型电磁式煤气快速切断阀特点:
1、当电源系统意外断电时,切断阀会快速关闭。2、通过控制电路与其它的电气设备进行连锁运行,切断煤气,以满足生产系统的安全要求。3、工耗低,一般工作能耗为20W~40W,发热量小,无噪声,对于电力系统瞬间断电(<0.5秒)有一定的抗干扰能力。 DMF-0.1型电磁式煤气快速切断阀安装与使用1、切断的安装方式有水平管道安装和垂直管道安装两种,不可以在倾斜管道上安装。安装后的阀门其轴线要求水平。2、切断阀一般应在室内使用,环境温度范围在 -20℃~ 80℃,所在管道不得有剧烈的震动。如为露天安装,必须加装防雨罩。

DMF-0.1型电磁式煤气快速切断阀产品介绍

     DMF-0.1电磁式煤气安全切断阀不仅克服了目前国内常用的电动切断阀
切断速度慢、控制复杂等缺点,而且在断电时也能立即切断煤气,保证生产安全。
    DMF-0.1型电磁煤气安全切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶,亦可提供聚
氟橡胶封圈的特殊产品。
二、DMF-0.1型电磁式煤气快速切断阀技术规格
     1、电磁铁一般按交流220V,电容量约为220VA供货(特殊要求时本厂也可供货)
     2、阀的公称压力为PN0.1MPA。
     3、蝶阀有关尺寸见附表1(法兰与JB81-59一致)。
     4、切断时间:一秒
     5、介质温度:-20~180℃。
     6、环境温度:-20~60℃。


三、DMF-0.1型电磁式煤气快速切断阀尺寸表 :





DNDD1D2LL1L2HbZ-φd
100205170145120360250550144-18
150260225200145410250590168-18
200315280255145465250640188-18
2503703353101805202506902212-18
3004353953621805803007402212-23
3504854454122006303007902212-23
4005354954622006803008402216-23
4505905505182007403008802416-23
5006406005682707803009302416-23
60075570567027089540010202420-25
700860810775270101040011002424-25
800975920880270112540011902624-30
90010751020980270122540012802624-30
1000117511201080300134540013602628-30

DMF-0.1型电磁式煤气快速切断阀订货说明:
1.电磁阀阀体材质(铸钢);
2.电磁阀电压(AC220,DC24V);
3.电磁阀工作压力(0-0.1);
4.电磁阀公称直径(DN80-1000);
5.电磁阀使用介质(煤气、天然气、液化石油气、空气、软化水及其他非腐蚀性气体);
6.电磁阀连接方式(法兰);
7.电磁阀介质温度(0-80度)。
8.如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
