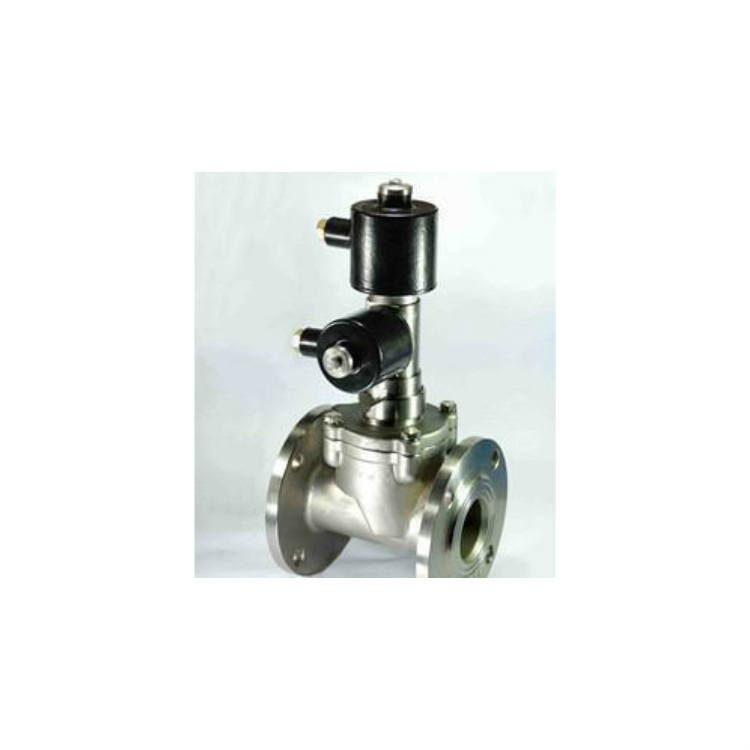

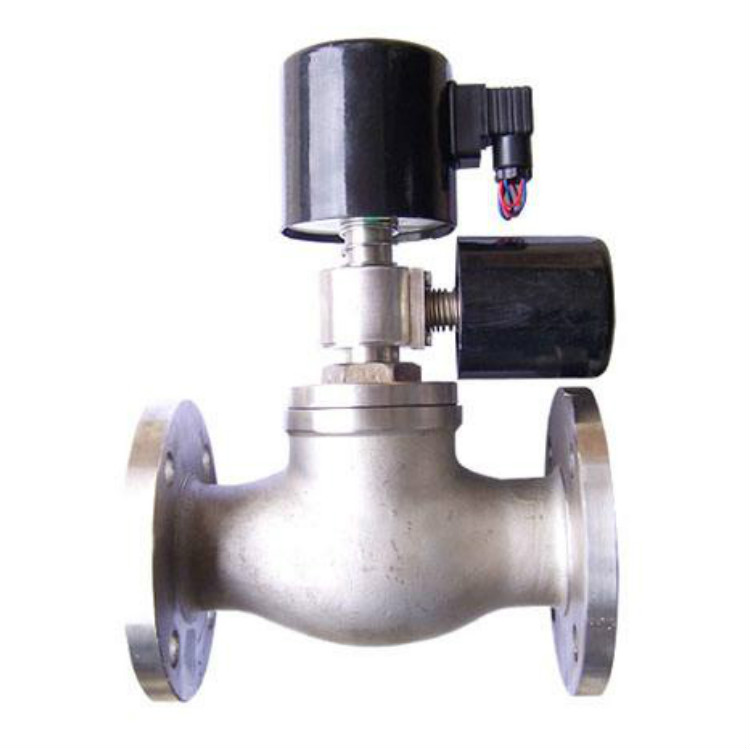

ZCSTH 自保持式电磁阀


一、自保持式电磁阀--用途



ZCSTH自保持式电磁阀是水电站冷却水片控系统中替代液动阀的专用产品。广泛应用于水电、染化、纺织、印染、食品、卷烟、水泥制品、石油化工、冶金、居民用水等部门及其它各工业部门的管路系统中


二、自保持式电磁阀--工作原理



电磁导阀采用具有机械式自锁记忆功能的双先导结构的自保持式。当部件线圈“B”通电,电磁阀打开,然后断电,此时电磁阀为常通状态,当部件线圈“A”通电,电磁阀关闭,然后断电,此时电磁阀为常闭状态。若线圈“A”、“B”同时通电,此时电磁阀为常通状态,线圈也不会因此烧坏,因此该阀是双线圈自保持式水液电磁阀换代更新产品


三、自保持式电磁阀--结构特点


 电磁部分、密封件全采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施
 结构简单、紧凑、融合了直动式和先导间接式产品的优点,在低压或压差为零情况下也能可靠工作
 选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损,提高寿命。


四、自保持式电磁阀--技术参数



工作介质水液、空气、油、蒸汽、蒸馏水等
介质温度℃≤180
公称压力 Mpa1.6
工作压差 Mpa0.1-0.8     \      0.1-1.6
电源电压AC220V DC24V其余规格可作特殊订货
额定流量系数 KV按JB/T7352-94规定
泄漏量 ml/min按JB/T7352-94·F规定
公称通径 mmDN25-DN300
功耗 VA小线圈(DN150以下)AC≤36VA DC≤20W、大线圈(DN150以下)AC≤50VA DC≤35W
防爆标志ExmIIT4
防爆证编号GYB071325X
出线口接头内螺纹M20×1.5或1.5米防爆引线
环境温度-5~+60℃(不结冻)
