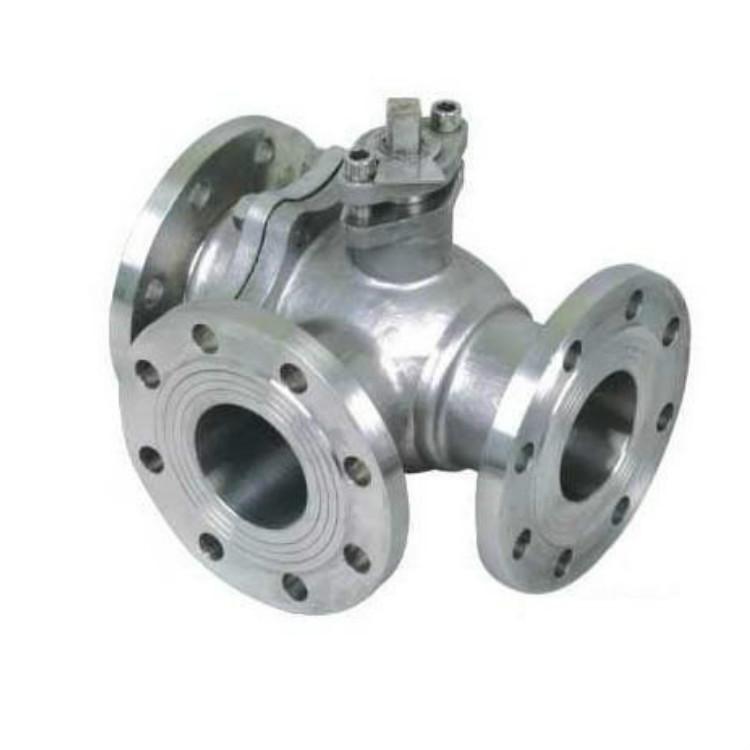

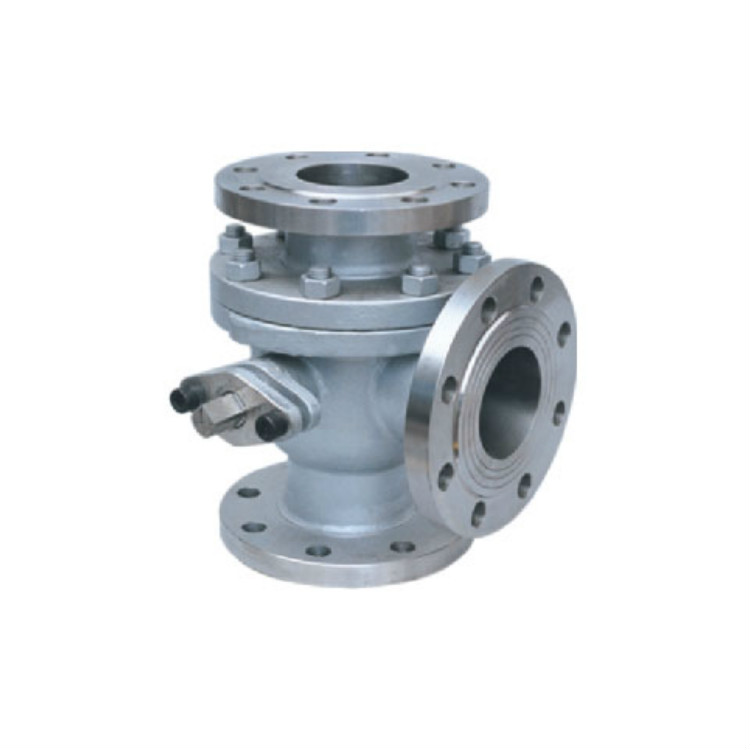

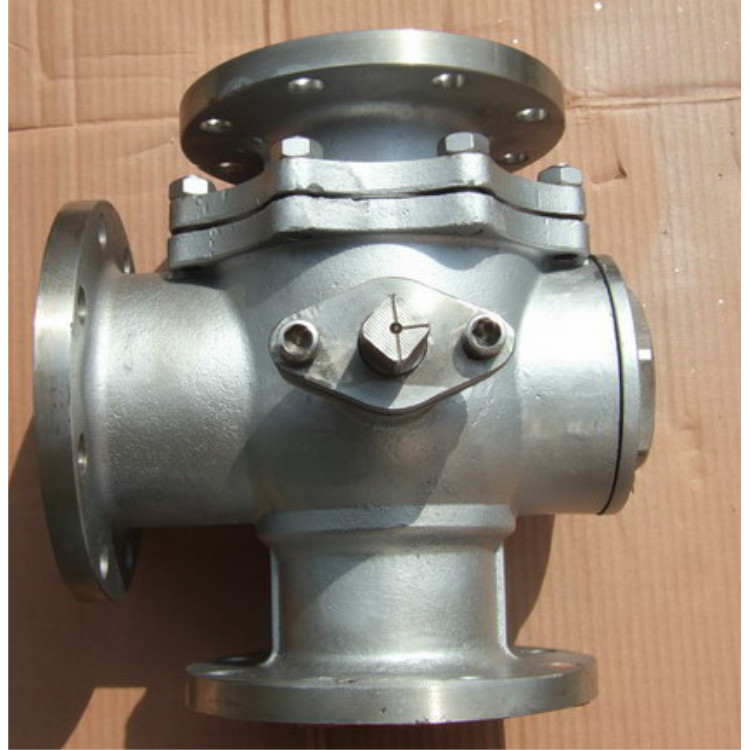

L型三通球阀Q44F
下一条：T型三通球阀Q45

上一条：Q41M/PPL一体式高温球阀

产品概况 应用案例
Q44L型两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
2、四阀座密封三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
主要性能范围：

公称压力
PN(MPa)
试验压力
壳体
高压液密封
低压液密封
1.6
2.4
1.76
0.6
2.5
3.75
2.75
4.0
6.0
4.4
CLASS150
3.0
2.2
适用工况
适用介质
水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度
-28～350℃
应用规范
连接法兰
JB79-59 GB9113、
HG20592-97、 ANSI B16.5
检验试验
JB/T 9092-99 、API598


主要零件材料

零件名称
材质
GB
ASTM
阀体、阀盖
WCB
A216-WCB
密封圈
PTFE、对位聚苯
PTFE、对位聚苯
球体
1Cr18Ni9Ti
SS 304
阀座、阀杆
2Cr13
A246-416
双头螺栓
35CrMoA
A193-B7

L型国标连接尺寸和外形 PN1.6MPa

型号
公称通径
DN(mm)
尺寸(mm)
L
L2
D
D1
D2
b
f
Z-d
H
W
Q44F-16C
　　 　 (P)
　　 　 (R)
15
150
72
95
65
45
14
2
4-14
95
130
20
160
80
105
75
55
14
2
4-14
110
130
25
180
90
115
85
65
14
2
4-18
120
140
32
200
100
135
100
78
16
2
4-18
144
180
40
220
110
145
110
85
16
3
4-18
152
220
50
240
120
160
125
100
16
3
4-23
182
220
65
260
130
180
145
120
16
3
4-18
193
240
80
280
140
195
160
135
20
3
8-18
217
270
100
320
160
215
180
155
20
3
8-18
245
350
125
380
190
245
210
185
22
3
8-18
282
500
150
440
220
280
240
210
24
3
8-23
319
600
200
550
260
335
295
265
26
3
12-23
380
1000
250
670
310
405
355
320
30
3
12-25
460
1400
300
720
370
460
410
375
30
3
12-25
520
1800


L型美标连接尺寸和外形 150Lb

公称通径 DN
尺寸(mm)
(in)
(mm)
L
D
D1
D2
b
f
Z-φd
H
LO
1/2
15
140
89
60.5
35
10
1.6
4-φ15
55
130
3/4
20
165
98
70
43
11
1.6
4-φ15
55
130
1
25
165
108
79.5
51
12
1.6
4-φ15
70
140
11/4
32
220
117
79
64
13
1.6
4-φ15
75
180
11/2
40
250
127
98.5
73
15
1.6
4-φ15
90
220
21/2
50
260
152
120.5
92
16
1.6
4-φ19
104
260
2
65
320
178
139.5
105
18
1.6
4-φ19
153
350
3
80
320
190
152.5
127
19
1.6
4-φ19
187
400
4
100
370
229
190.5
157
24
1.6
8-φ19
206
500
5
125
510
254
216
186
24
1.6
8-φ22
252
600
6
150
510
279
241.5
216
26
1.6
8-φ22
244
1000
8
200
580
373
298.5
270
29
1.6
8-φ22
283
1300
10
250
670
406
362
324
31
1.6
12-φ25
345
1600
12
300
720
483
432
381
32
1.6
12-φ25
420
2100
