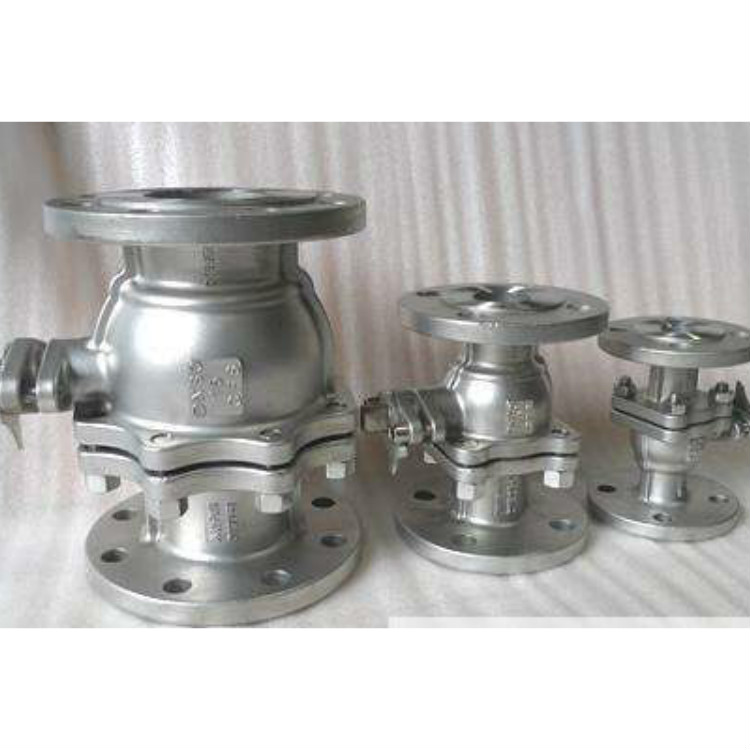

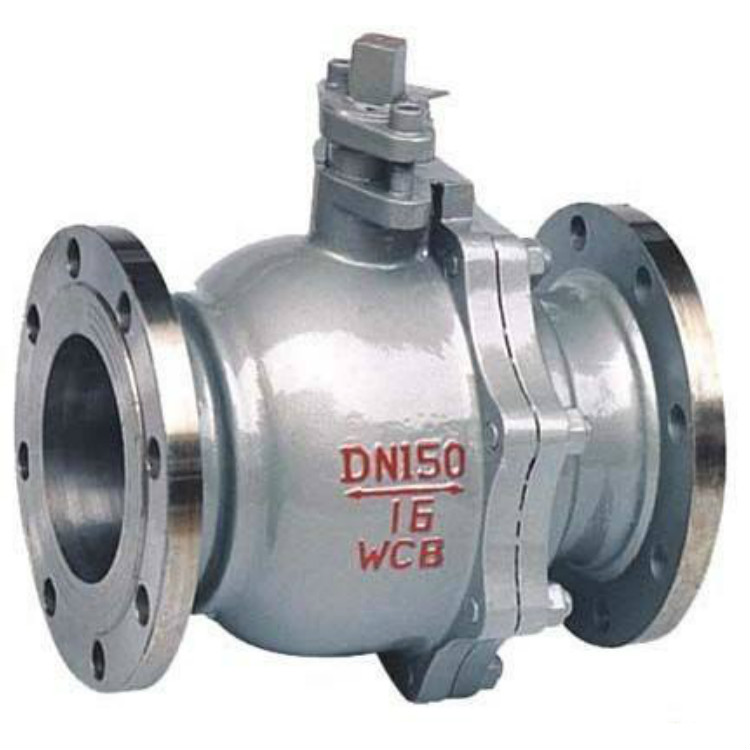

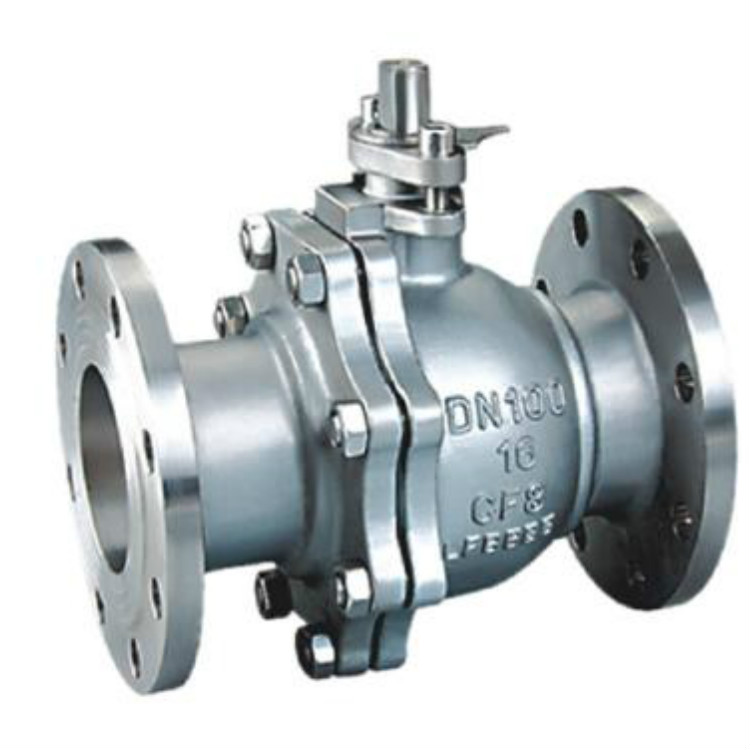

Q41F/H浮球式法兰球阀,铸钢法兰球阀,不锈钢法兰球阀
下一条:Q47F/Y/H固定式法兰球阀

上一条:已经没有了



q41f法兰浮动球阀用于Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

【产品特点】

1、在各种阀门中,浮动球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。

2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

【结构简图】

q41f浮动球阀结构示意图

图中数字含义:1表示阀体,2表示阀盖,3表示双头螺柱,4表示螺母,5表示垫圈,6表示球体,7表示阀座,8表示阀座支承圈,9表示阀座弹簧,10表示阀座密封圈,11表示阀杆,12表示止推轴承,13表示阀杆填料,14表示填料压环,15表示填料压盖,16表示螺钉,17表示定位板。

【性能参数】

法兰浮动球阀型号

Q41F-16C
Q41F-25C

Q41F-16P
Q41F-25P

工作压力(MPa)1.6~2.5
适用温度(℃)≤180
适用介质水、蒸汽、油品弱腐蚀性介质
材料阀体、阀盖碳素钢铸钢铬镍系不锈钢
球体、阀杆铬/铬镍/铬镍钼系不锈钢铬镍系不锈钢
密封圈柔性石墨垫圈/316+柔性石墨垫圈
填料聚四氟乙烯
连接尺寸及重量
公称通径DN1520253240506580100125150200
L130140150165180200220250280320360400
H5963758595107142152178252272342
W130130160180230230400400650105010501410
Wt(kg)2.53567101519335893160
