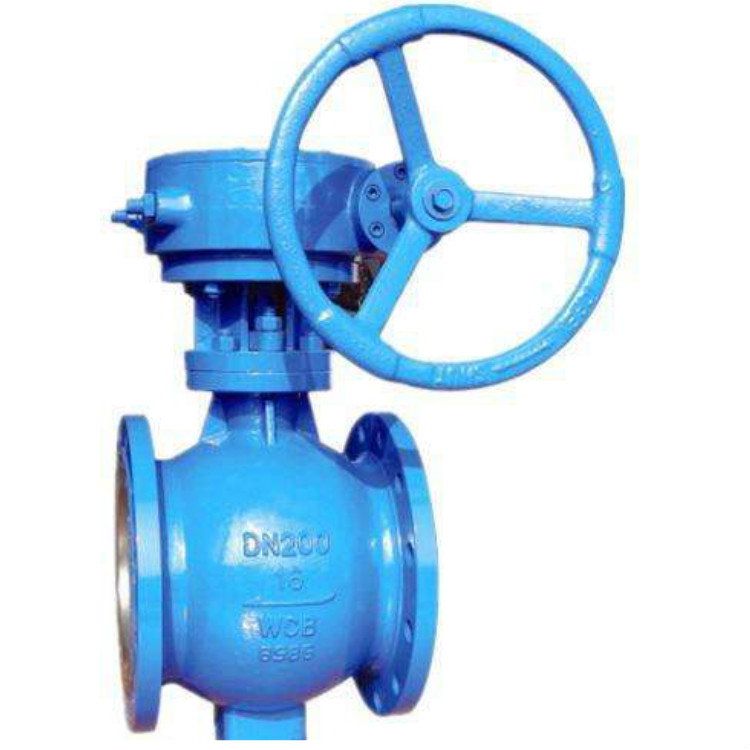

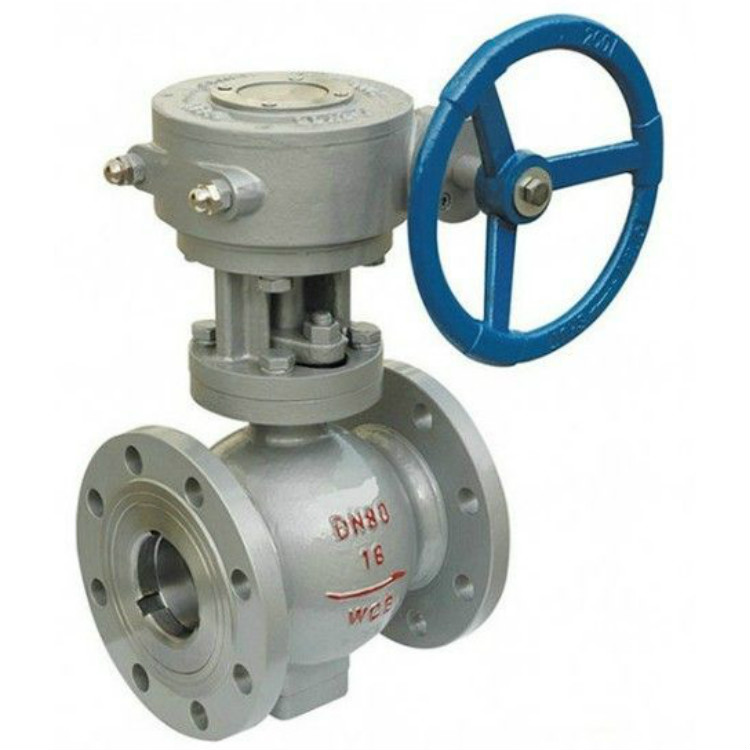

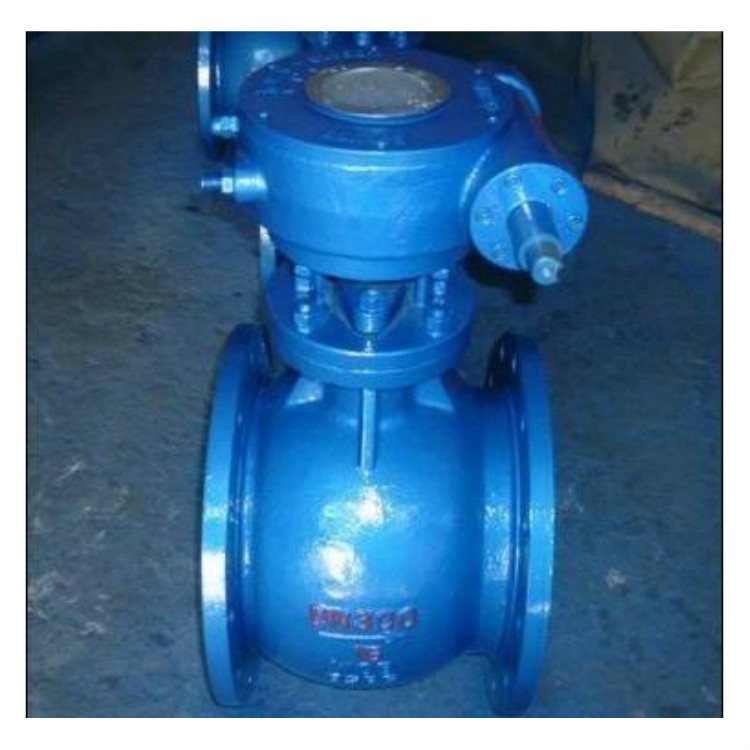

PQ340H偏心半球阀


公司是【PQ340偏心半球阀】的生产厂家,备有大量现货以出厂价销售!公司恪守“质量*、诚信经营”的宗旨,为客户提供物美价廉的产品和完善的售后服务,欢迎咨询选购!

产品概述:

PQ340偏心半球阀结构设计类似三偏心硬密封蝶阀,具有操作轻便、开启过程无磨擦、零泄漏、寿命长等优点。

产品特征:

1.密封副(阀芯,阀座)——双金属,实现金属球面环带硬密封,防火防爆;
2.密封严紧,阀芯和阀座的密封是球面线接触,靠三维偏心实现零泄漏;
3.密封副的阀芯留有补偿量,阀门使用较长时间发现密封副磨损时,只需松动手轮侧的限位螺栓,关闭时再转动少许,仍可实现可靠密封,延长使用寿命。
4.可将压紧套拧掉,调整或更换阀座,阀门仍可继续使用,避免了现行众多阀门密封失效后整台报废的弊端。

侧装式偏心半球阀产品按用途分为:通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。传动方式有手动、气动、电动三种,八个压力等级(PN0.25~10.0Mpa)数百个规格(40~1000)的半球阀产品。在石油、化工、冶金、电力、燃气等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。目前已畅销在钢铁行业的煤粉喷吹,氧化铝行业的矿浆、母液和氧化铝粉输送,电力行业的水力(或干)除灰,石化行业,燃气行业等场合。

性能规范:

压力等级

公称压力PN(MPa)

0.25

0.6

1.0

1.6

2.5

4.0

6.4

10.0

壳体试验压力

0.38

0.9

1.5

2.4

3.8

6.0

9.6

15.0

密封试验压力

高压液体密封试验

0.28

0.66

1.1

1.8

2.8

4.4

7.04

11.0

低压气体密封试验

0.6

0.6

0.6

0.6

0.6

0.6

0.6

0.6

适用工况

适用介质

见“各行业适用范围”

适用温度

≤425℃

驱动方式

手动(3)、电动(9)、气动(6)等

公称通径

DN40~1000mm

适用规范

设计制造

GB12237-89

结构长度

GB12221-89

法兰尺寸

GB9113-2000、也可按用户要求的API 6D-94

检验试验

JB/T9092-99、GB/T13927-92

通用阀:

设计合理,结构紧凑,具有流通阻力小,密封性好,操作轻便灵活,特别适应水、污水、蒸汽、纸浆等介质的低压管网,能够配制电动、气动装置,可实现远距离自动化操作。(水、蒸汽、污水、纸浆、泥浆等非腐蚀介质)

煤粉喷吹专用:

用来控制含尘气体、颗粒流体的煤粉喷吹等固体输送的理想设备,广泛应用于冶金、选矿、电力等生产工艺中高炉煤粉喷吹、制粉系统以及除尘系统中的各种管线控制。它采用直通式结构,流道畅通,不会出现积灰堵塞现象,密封副采用Co-Cr-W合金材质,经过特殊热处理,阀门抗冲刷耐磨损,同时阀门偏心球面具有自动补偿的性能,通过蜗轮上调节螺栓,使密封副在一定程度磨损的情况下,仍可达到重新密封的效果。(含尘气体、颗粒流体)

石油化工专用:

针对石油化工行业使用压力高、温度高,充满易燃、易爆、一般弱酸弱碱易腐蚀的介质,具有密封性好,耐腐蚀,启闭轻便,能够自动切除阀面结垢物等特点,适用于原油、重油等介质输送以及石油裂解,食品制作等工艺流程。(石油、天然气、煤气、水等)

高炉煤气、燃气专用:

密封副采用Cr—Mn—Si硬质合金,耐火防爆防静电,密封副抗高温560℃,其抗腐蚀和抗咬合能力均是不锈钢密封副的6倍以上,特别适宜在煤气、焦炉煤气、水煤气、液化气、天然气的管道输送与加压门站上使用。(高炉煤气、天然气、含尘气体等)

料浆混流体专用:

输送易沉淀结垢、结晶析出的溶液矿浆、料浆灰渣等工艺流程中两相混流体介质zui理想的工艺阀门,能够在关闭时破除结垢物障碍实现顺利关闭。它结构新颖、设计独特,具有高效节能、耐磨性好、密封可靠、操作轻便、启闭迅速、寿命长等优点。(工艺浆液、料浆灰渣等含颗粒物质输送)

管线专用:

属于直通式半球阀,无缩径,阀体通道与管线连接的管道成直管相通,截面积相等,阻力小于缩径,全开、全闭只要转动90度即可达到,方便长距离管线输送控制。(煤粉喷吹及燃气输送)
