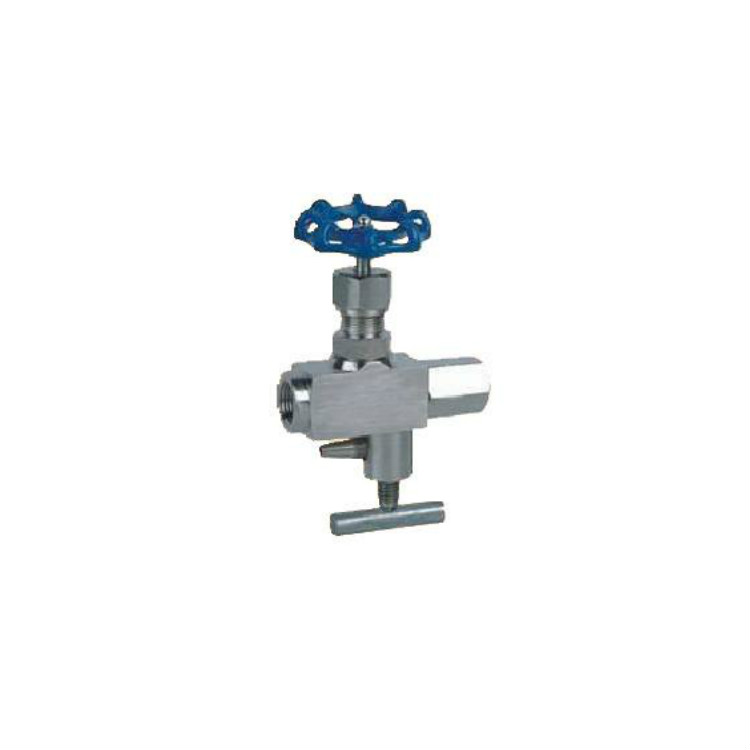

 CJ123H-1.6/32P型多功能压力表针形阀 外形尺寸图 主要零件材料
零件名称
Part name | 阀体
BODY | 阀杆
Stem | 阀底座、法兰
Base，Flange | 填料
PACKING | 填料阀盖
Packing bonnet | 手轮
Hand wheel | | CJ123H-250-DN15 | 铬镍不锈钢
Cr,Ni Stainless steel | 铬镍不锈钢
Cr,Ni Stainless steel | 铬镍不锈钢
Cr,Ni Stainless steel | 聚四氟乙稀、柔性石墨
PTEF,Soft graphite | 不锈钢
Stainless steel | 优质碳钢
High grade
carbon steel |
主要性能规范
型号
Type | 公称压力（MPa）Nominal Pressure | 试验压力PS（MPa）Test pressure | 工作压力（MPa）
Working Pressure | 工作温度(℃)
Working Temperature | 适用介质
Suitable | 壳体
（MPa）
Shell | 密封
（液）
Seal | 密封
（气）
Seal | | CJ123H-250-DN15 | 25.0 | 37.5 | 27.5 | 0.6 | 25.0 | P≤540℃ | 液化石油气水、酸、
蒸汽、油品等
Petroleum gas Water,Asic,
Steam, Oil etc. | | C≤425℃ |
主要外型及连接尺寸
型号
Type | 公称直径DN(mm)
Nominal diameter | 尺寸 Dimensions | 重量(Kg)
Weight | | RA | RC | Do | H | H1 | d | | CJ123H-320-DN15 | 15 | M20×1.5 | G1/2〞 | 65 | 100 | 110 | 5 | 1.4 |
