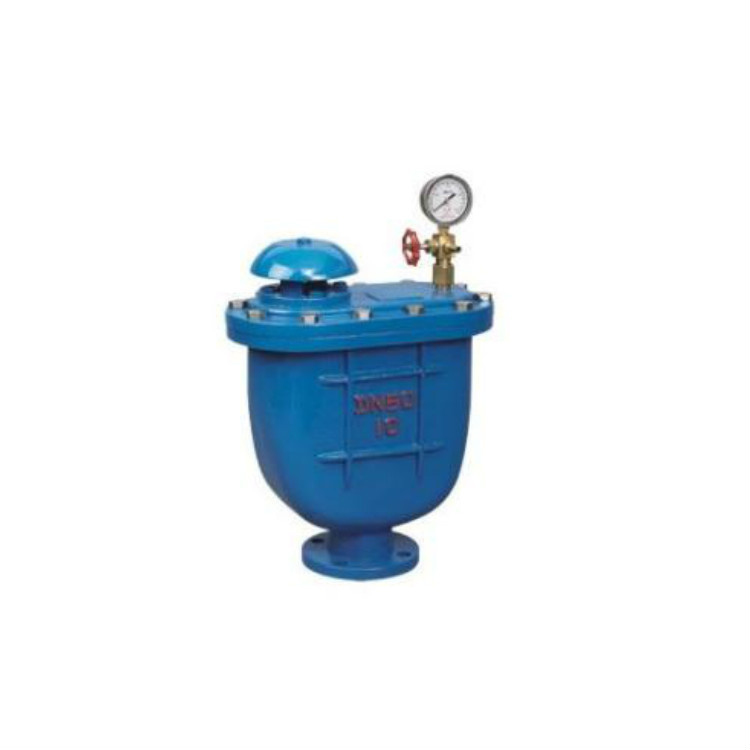

CARX清水复合式排气阀


CARX复合式排气阀产品概述

CARX复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

CARX复合式排气阀每小时排气量表

规格DN

25

50

100

150

200

250

300

350

400

立方米/小时

2-88

85-352

34-1413

76-3179

135-8831

212-8831

305-12717

415-17309

542-22608

零件材质

序 号

名 称

材 质

1

阀 体

HT200

2

阀 盖

HT200

3

浮 球

SUS 304

4

杠杆架

铸铜ZH59

5

铸铜ZH59

6

塞 头

丁睛橡胶NBR

主要外形及连接尺寸

型 号

公称通径
DN(mm)

尺 寸(mm)

H

L

L1

D

D1

D2

z-φd

CARX-1.0
CARX-1.6

20

375

290

180

105

75

55

4-12

25

375

290

180

115

85

65

4-14

50

480

360

205

160

125

100

4-14

80

520

405

245

195

160

135

4-18

100

530

405

245

215

180

155

4-18

 CARX复合式排气阀结构图:

 CARX复合式排气阀结构图
