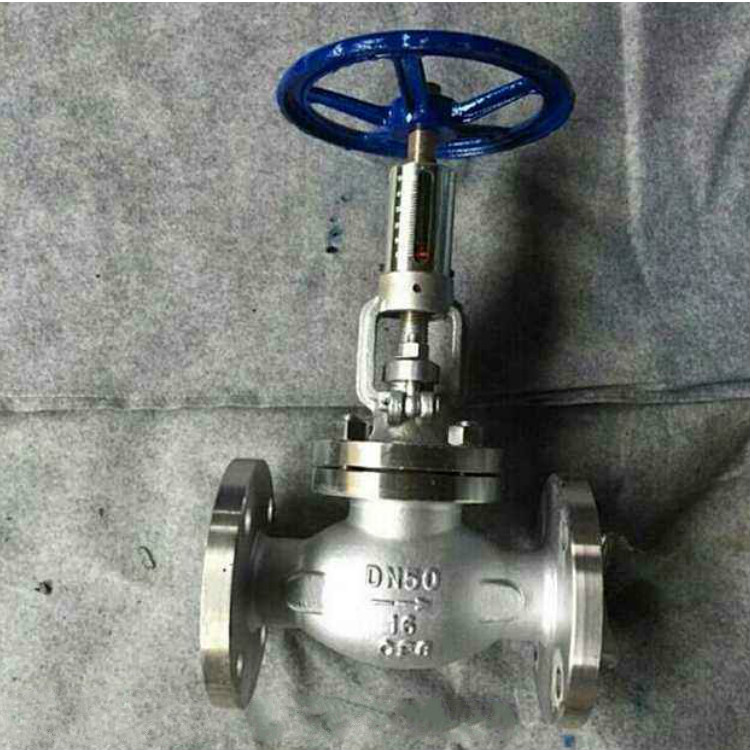

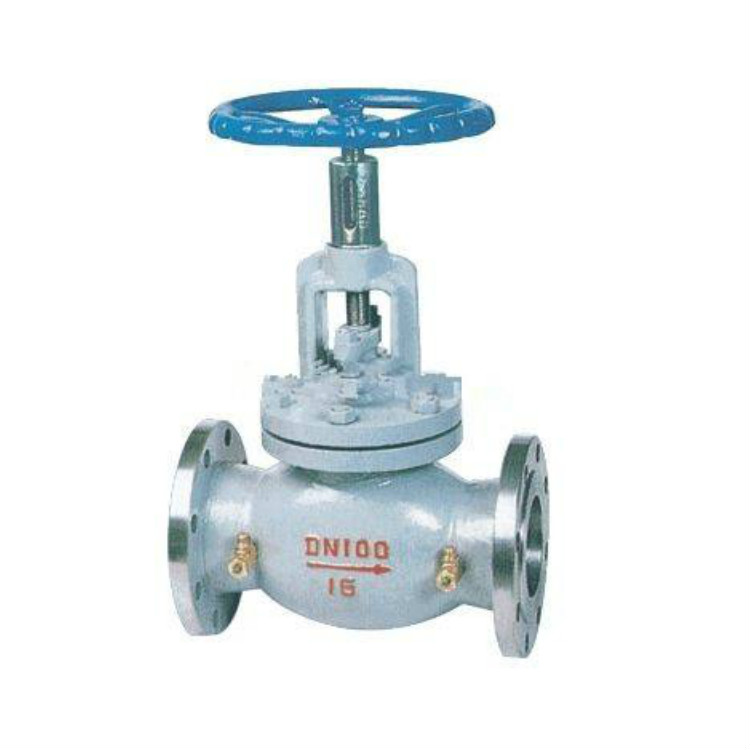

T40手动调节阀
下一条:T967Y电动调节阀

上一条:已经没有了



概述

T40手动调节阀只适用于公称压力≤1.6MPa和≤2.5MPa和介质温度t≤200℃和≤350℃的蒸汽或热水管路上作为调节流量之用。 按顺时针旋转手轮即可关闭手动调节阀,这时阀杆带动阀瓣下降,直使两锥形密封面接触达到严密将管路关闭为止,本厂生产的手动调节阀适用于城市集中供热或区域供热的最佳节能产品,以调节流量为主。

T40手动调节阀结构图

性能特点

  1. 改善供热供况,凡是采用手动调节阀的支线及热力点都可以按着设计工况进行流量调节,达到良好的温度工况,这种调节阀比闸阀截止阀调节性能好,它具有近似直线调节性能。因此,各采暖建筑物的冷热不均现象得到有力改善。
  2. 节省能源:热力管网由于温度压力失调,造成某些分支流量过大,使一些建筑温度过高,用户不得不开窗户,达到节省能源的目的。
  3. 改善网管水力的工况:手动调节阀能按照额定流量进行控制,将网管超量运行的流量降低,使原来的水工况恶化程度得到一定的改善。

主要零件材质

零件名称材料
阀体、阀盖、填料压盖灰铸铁、铸钢、不锈钢、黄铜
阀杆、阀瓣、密封圈不锈钢
阀杆螺母黄铜

主要外形尺寸

型号尺寸(MM)
DN1520253240506580100125150200250300350400450500600
T40H-10
T40H-10
L            6226987879149789781295
H            914914968968110014401790
H1            1074107411681168135014401790
D0
T40H-16
T40H-16C
TS40H-16
TS40H-16C
TJ40H-25
TS40H-25
L130150160180200230290310350400480600
H160160182192250264380413466540623687
H1172172195210273290426468530613698777
D065658080120120200200240260360400
TJ10H-10
TJ10H-16C
TJ10H-25
L90100120140170200
H150160182192250264
H1160170197207270284
D080808090100120
