Y型过滤器(GL41H)
下一条:已经没有了

上一条:ZQDF蒸汽电磁阀

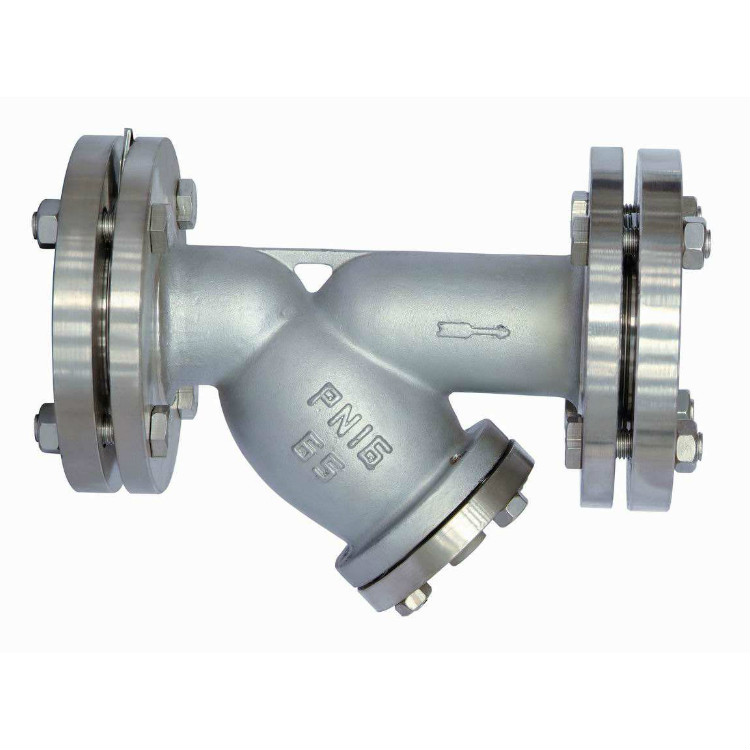

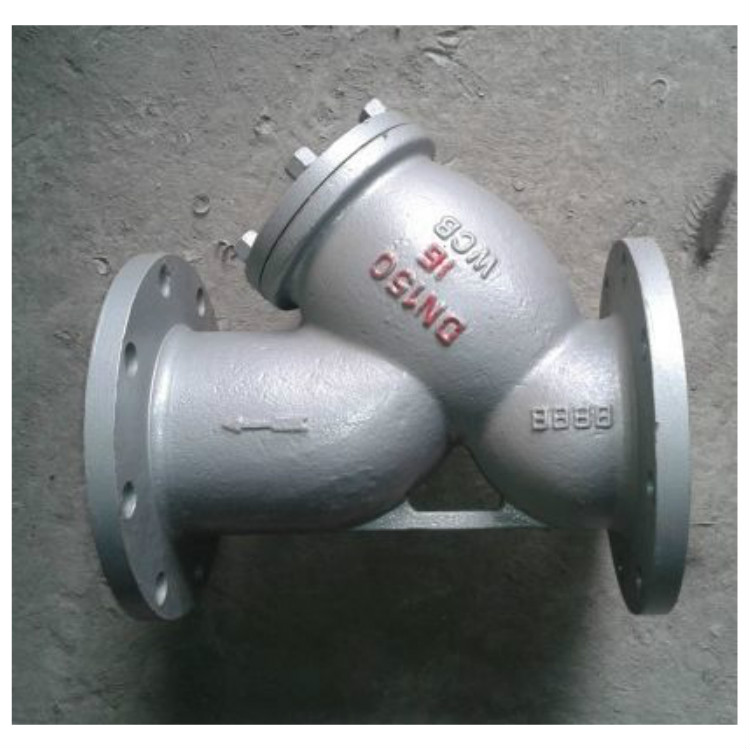

GL41HYY型过滤器是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,以保护设备管道上的配件免受磨损和堵塞。目前我国基本上都采用R406型除污器,该除污器体积大,阻力大安装不方便,而且排污的时间长,成本高,未能很好的满足广大客户的需求。

产品概述

我们厂针对以上问题,进行改进制作,研制成三大类系列过滤器,其外形基本相同(Y型),内部件全部采用不锈钢,坚固耐用。该过滤器体积小,滤眼细,阻力小,效率高,安装检修方便,成本低,能满足各种管道的需求。

主要技术参数

型号公称压力PN(MPa)壳体试验压力(MPa)工作压力(MPa)
SY4P1.01.51.0
YSTF1.62.41.6

主要零部件材料

零件名称管体滤网伸缩拉杆O形圈
材料灰铸铁或球墨铸铁铸钢不锈钢碳钢镀锌丁腈橡胶

主要外形连接尺寸

SY4P-10/16/25型 单位:mm

DN6580100125150200250300350400450500
L螺纹
法兰250280350400440500580670780850850100
H螺纹
法兰198210250305358450503578598618693765
H1螺纹
法兰2702953444224856027108158448729781080

YSTF-10/16型

DN506580100125150200250300350400
L30032038043050055065077590010251150
H155183210250305358450503578598618
H1195245295344415485602710815844872

产品外形尺寸图

GL41HYY型过滤器外形尺寸图
