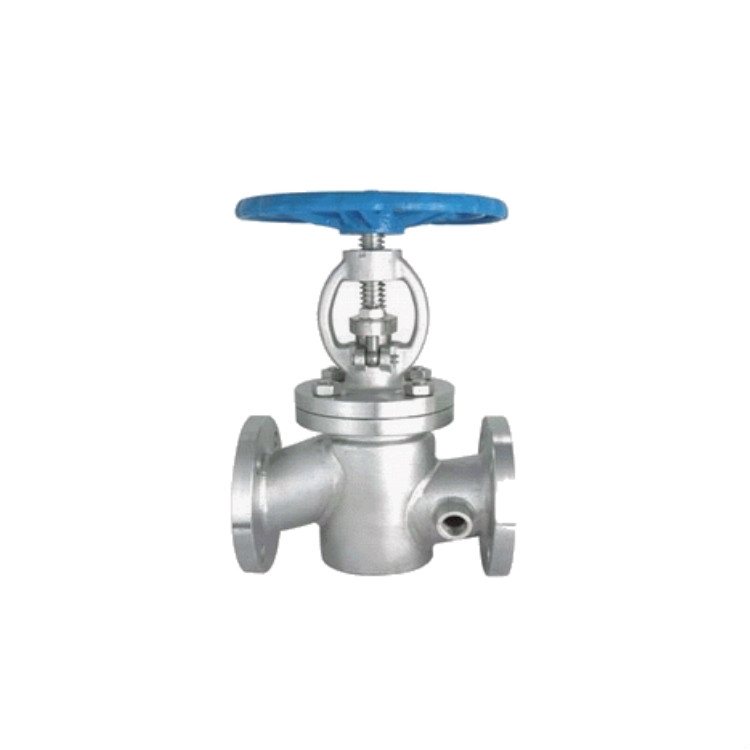

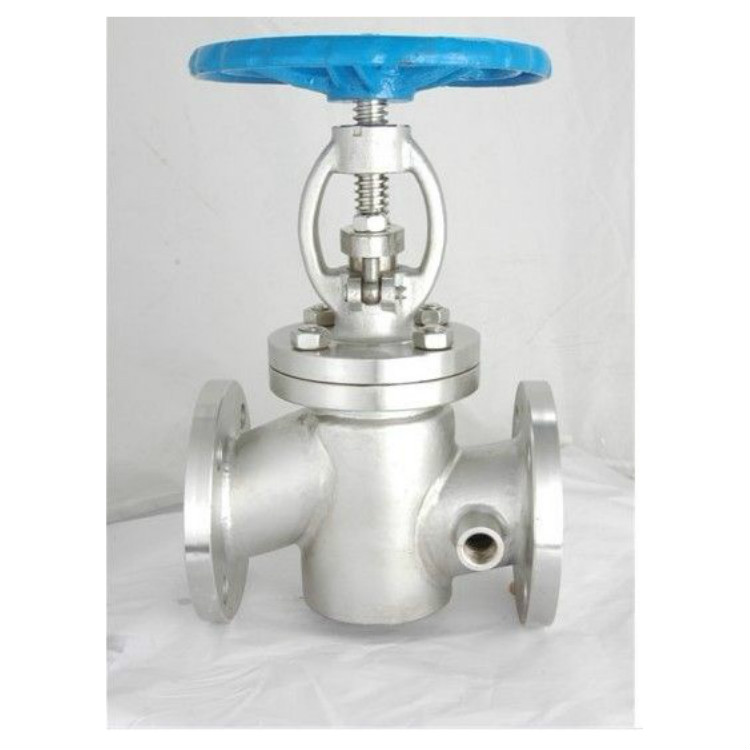

BJ41W保温截止阀


【产品说明】

BJ41W、BJ41Y保温截止阀有三种盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。

【常见型号】

保温截止阀常见的型号有BJ41Y、BJ41W、BJ41H、BJ45H、BJ45Y、BJ45W等。

【结构和特征】

保温截止阀的设计与制造符合API602,BS5352和ASME B16.34;检验与测试按API 598,标记按MSS-SP-25;

全径或缩径;

明杆支架式(OS&Y);

自定心压板压套式;

螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖;

整体式上密封座;

承插端符合ASME B16.11;

螺纹连接端(NPT)符合ANSI/ASME B1.20.1;

阀瓣可变换为节流型、针型、球型和止回型。

【结构示意图】

保温截止阀结构示意图

【零件材料】

零件名称CS to ASTMAS to ASTMAS to ASTM
Type F316(L)Type F316(L)Type F304(L)Type F316(L)
阀体Type A105A182F22A182F304(L)A182F316(L)
垫片316夹柔性石墨+graphite316夹柔性石墨 SS+PTFE
阀盖螺栓A193 B7A193 B16A193 B8A193 B8M
圆柱销A276 420
填料压套A276 410A182 F304(L)A182 F316(L)
活节螺栓A193 B7A193 B16A193 B8A193 B8M
螺母A194 2HA194 4A194 8A194 8M
阀杆螺母
螺母A194 2HA194 4A194 8A194 8M
铭牌SS
手轮A197
填料压板A216 WCBA351 Cf8
填料Flexible GraphitePTFE
阀盖A105A276 304A182 F304(L)A182 F316(L)
阀杆A182 F6A182 F304A182 F304(L)A182 F316(L)
阀瓣A276 420A276 304A276 304(L)A276 316(L)
适用介质水、蒸气、油品等水、蒸气、油品等硝酸、醋酸等
适用温度-29℃-425℃-29℃-550℃-29℃-180℃
