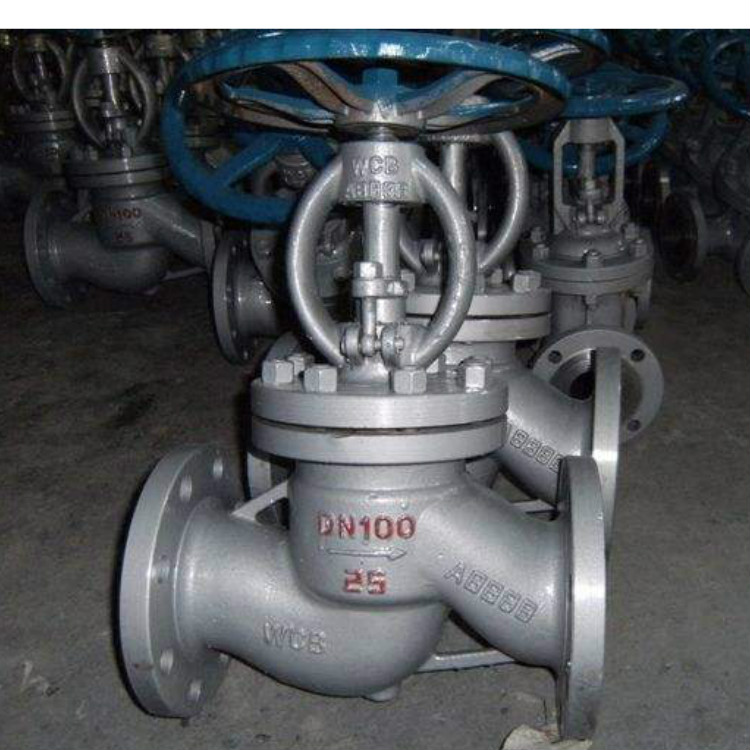

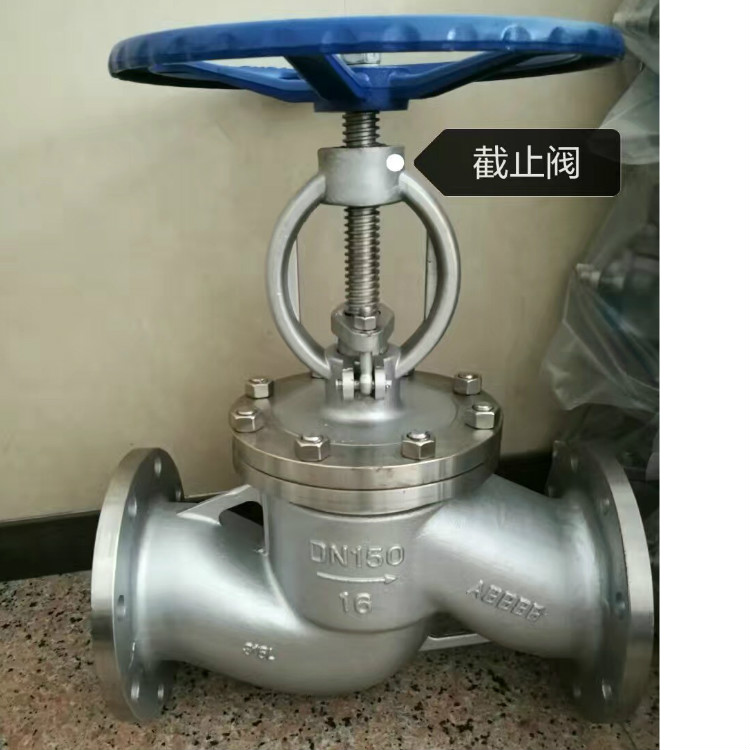

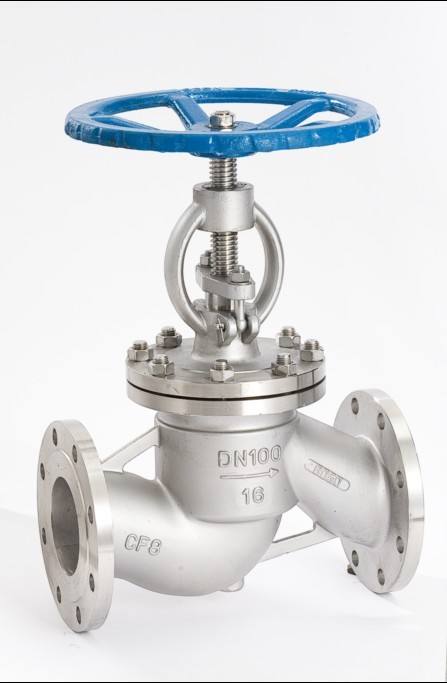

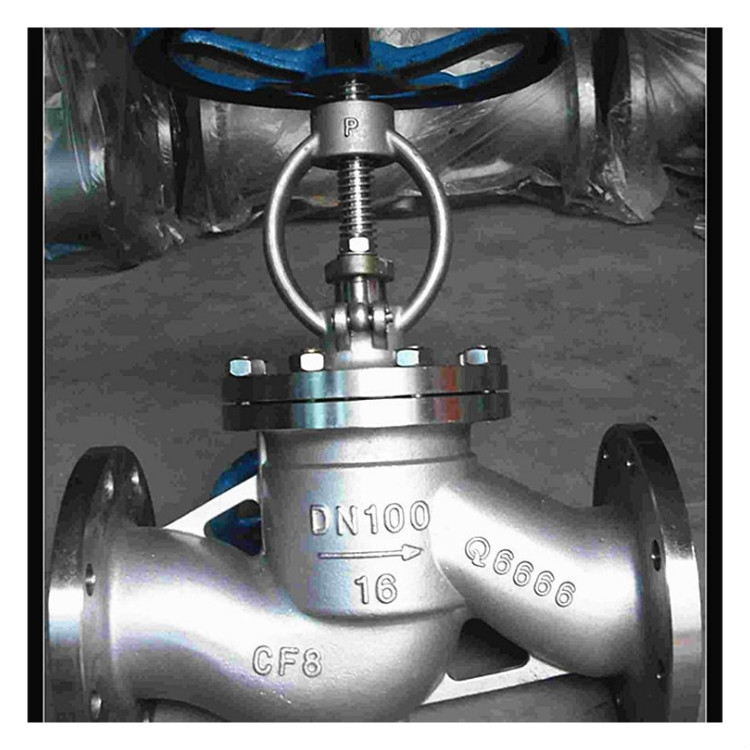

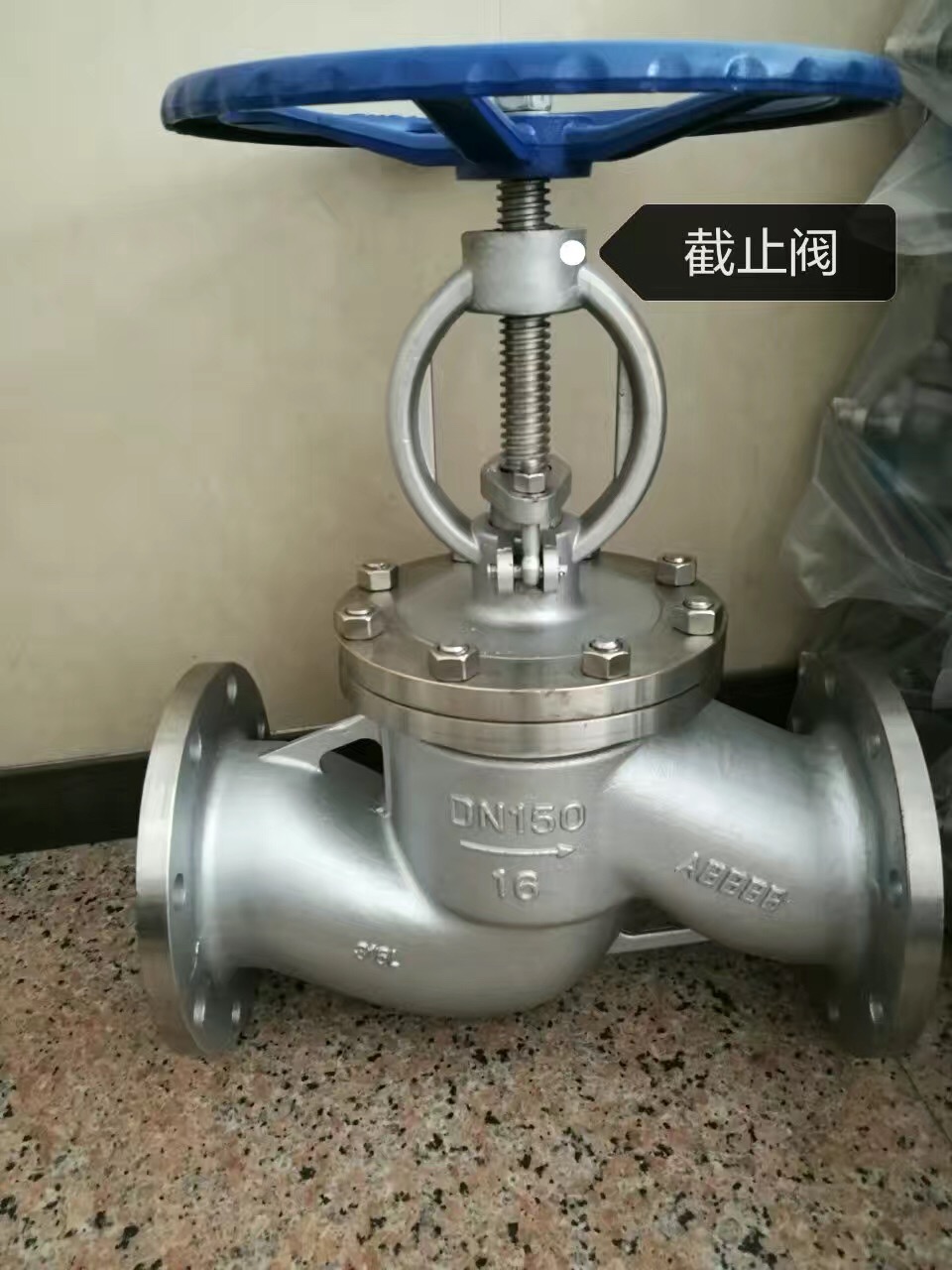

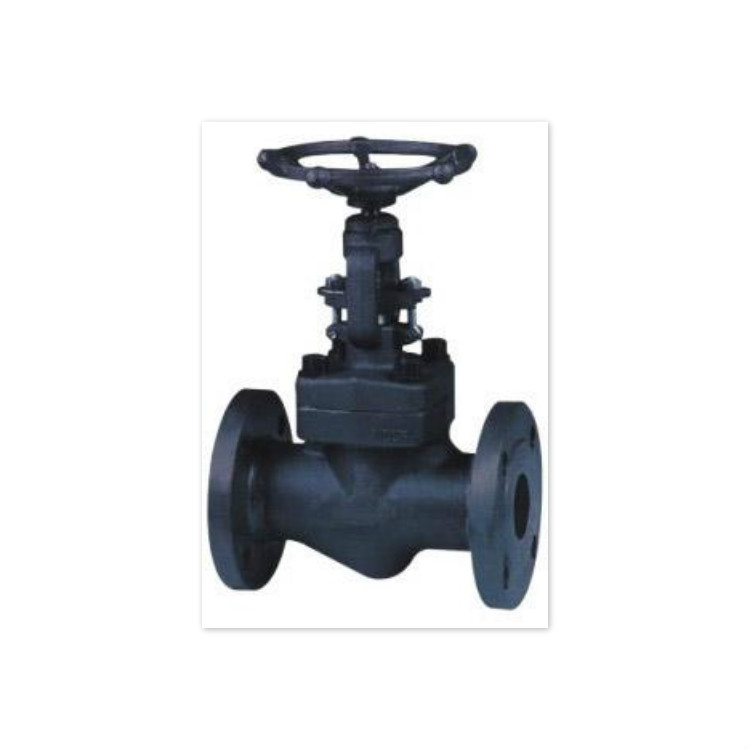

J41H/W/Y法兰截止阀,楔式截止阀
下一条:J41H/Y锻钢法兰截止阀

上一条:已经没有了


型号:J41H,J41W,J41Y
材质:WCBCF8CF3CF8MCF3M
连接形式:法兰
公称通径:DN50~500
适用介质:水、蒸气、石油化工、腐蚀性介质等
压力环境:1.6~16.0MPa
工作温度:-29~425    -46~200
流动方向:单向
驱动方式:手动
类型(通道位置):直通
标准:GB/T12235
密封形式:硬密封

产品型号: J41H/Y
产品名称: 国标截止阀
产品特点: 主要用来接通或截断管路中的介质,一般不用来调节流量,但适用的压力范围很广。

J41Y 型 PN16~PN160 截止阀:手动、法兰连接、直通式、阀座密封面材料硬质合金、公称压力 PN16~PN160,阀体材料为碳素钢(J41Y-16C~160C)、0Cr18Ni9 系不锈钢(J41Y-16P~160P)、0Cr17Ni12Mo2 系不锈钢(J41Y-16R~160R)、1Cr5Mo 铬钼钢(J41Y-16I~160I)的截止阀。

【产品性能参数】

J41Y 型 PN16~PN160 钢制截止阀主要性能参数
型号PN工作压力 / MPa适用温度 / ℃适用介质
J41Y-16C~160C16~1601.6~16.0≤425水、蒸汽、油品
J41Y-16P~160P≤150弱腐蚀性介质
J41Y-16R~160R腐蚀性介质
J41Y-16I~160I≤550油品、蒸汽

【产品零部件材料】

J41Y 型 PN16~PN160 钢制截止阀零部件材料
型号材料
阀体、阀盖阀杆密封面填料
J41Y-16C~160C碳素钢铬不锈钢堆焊硬基合金石棉、石墨、柔性石墨、聚四氟乙烯
J41Y-16P~160P铬镍钼钛不锈钢铬镍钼钛不锈钢
J41Y-16R~160R
J41Y-16I~160I铬钼合金钢铬钼合金钢

【J41Y 型 PN16 截止阀产品外形及结构尺寸】

J41Y 型 PN16 钢制截止阀外形及结构尺寸 (mm)
DNLDD1D2bz×ødHD0重量/KG
10130906040144×ø141981205
15130956545144×ø142001205.5
201501057555144×ø142431407.3
251601158565144×ø142531608
3218013510078154×ø1828016012
4020014511085164×ø1831220016
50230160125100164×ø1832120016
65290180145120184×ø1832524022
80310195160135204×ø1835524031
100350215180155204×ø1841528045
125400245210185224×ø1846032080
150480280240210248×ø2351036097
2006003352952652612×ø23590360169

【J41Y 型 PN25 截止阀产品外形及结构尺寸】

J41Y 型 PN25 钢制截止阀外形及结构尺寸 (mm)
DNLDD1D2bz×ødHD0重量/KG
10130906040164×ø141981204.9
15130956545164×ø142331205.5
201501057555164×ø142751407
251601158565164×ø142851607.5
3218013510078184×ø183021808.5
4020014511085184×ø1835520012.5
50230160125100204×ø1836224016
65290180145120228×ø1832528025
80310195160135228×ø1836928030
100350230190165248×ø2337030035
125400270220188288×ø1855840089
150480300250218308×ø2361140098
2006003603102783412×ø25721400170

【J41Y 型 PN40 截止阀产品外形及结构尺寸】

J41Y 型 PN40 钢制截止阀外形及结构尺寸 (mm)
DNLDD1D2bz×ødHD0重量/KG
10130906040164×ø141981204.5
15130956545164×ø142331205
201501057555164×ø142751407
251601158565164×ø142851609
3218013510078184×ø1830216012
4020014511085184×ø1835520017
50230160125100204×ø1837324024
65290180145120228×ø1840828033
80310195160135228×ø1843632044
100350230190160248×ø2348036060
125400270220188288×ø2555840089
150480300250218308×ø25611400130

【J41Y 型 PN63 截止阀产品外形及结构尺寸】

J41Y 型 PN63 钢制截止阀外形及结构尺寸 (mm)
DNLDD1D2bz×ødHD0重量/KG
151701057555184×ø141481005
201901259068204×ø181501006
2521013510078224×ø181751208
3223015011082244×ø2320014011
4026016512595244×ø2323116014
50300175135105264×ø2326218018
65340200160130288×ø2345032048
80380210170140308×ø2348536056
100430250200168308×ø2553740075
150550340280240388×ø34646450175

【J41Y 型 PN100 截止阀产品外形及结构尺寸】

J41Y 型 PN100 钢制截止阀外形及结构尺寸 (mm)
DNLDD1D2bz×ødHD0重量/KG
101701007050204×ø14-1005.7
151701057555204×ø1419512010
201901259068224×ø1822812013.5
2521013510078244×ø1825016014
3223015011082244×ø2332620014.3
4026016512595264×ø2335924029.5
50300195145112284×ø2541428048.5
65340220170138328×ø2543432065
80380230180148348×ø2554740092
100430265210172388×ø30621450107
125500310250210428×ø34---
1505503502902504612×ø34840-310
2006504303603125412×ø41925-590
2507755004303826012×ø411015-850
3009005855004427012×ø481200-1040

【J41Y 型 PN160 截止阀产品外形及结构尺寸】

J41Y 型 PN160 钢制截止阀外形及结构尺寸 (mm)
DNLDD1D2bz×ødHD0重量/KG
151701107552244×ø181481564.64
201901309062264×ø231561617.42
2521014010072284×ø2317518710.1
3223016511585304×ø2520021412.3
4026017512592324×ø2723125215.2
50300215165132368×ø2526229129.7
