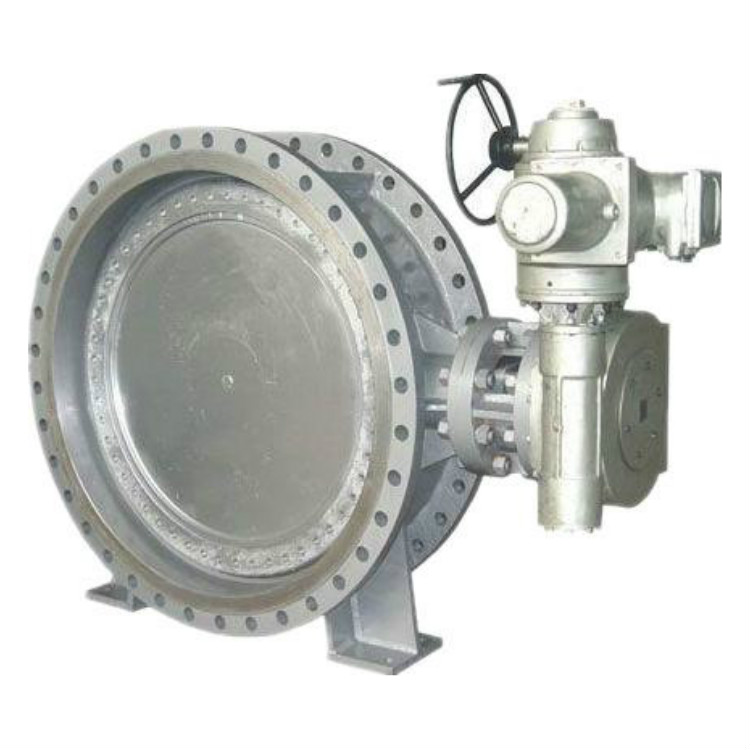

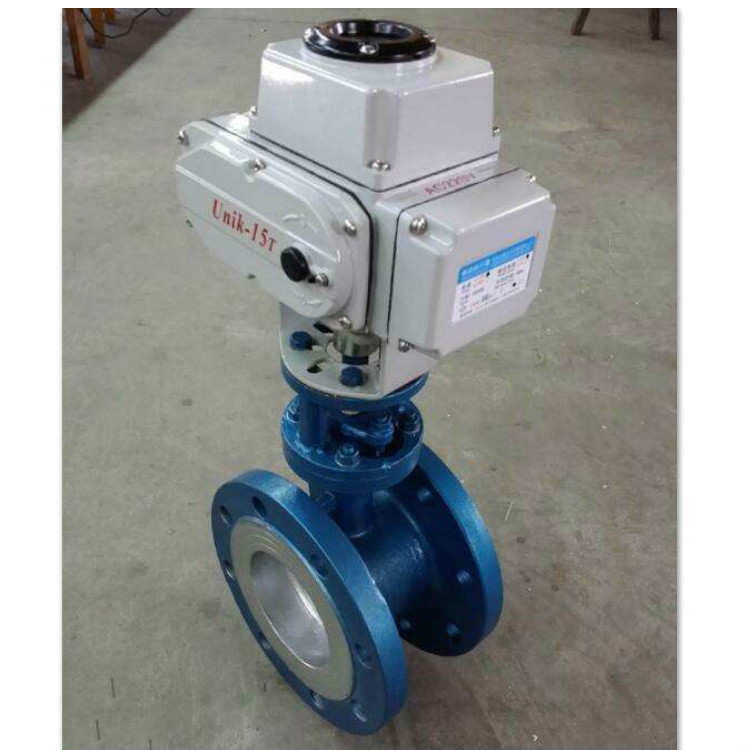

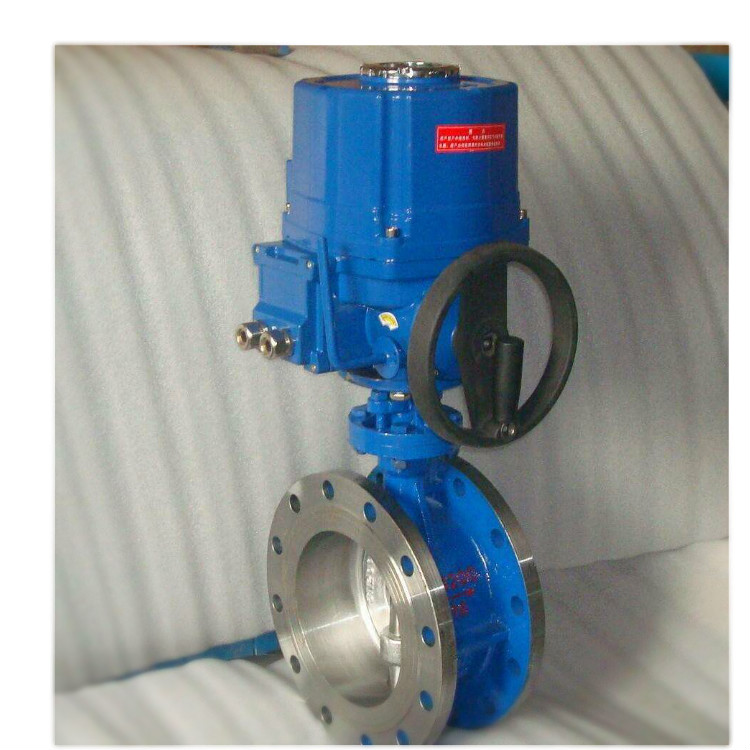

D943H/F,D973H/F,电动蝶阀

  • 产品概述

公称通径DN(mm)

DN50-DN600

公称压力

PN1.0MPa

PN1.6MPa

试验压力

强度试验

PN1.5MPa

PN2.4MPa

密封试验

PN1.1MPa

PN1.76MPa

材料/代号

C

P

R

主要零件

阀体

WCB

304

316

阀板

WCB

304

316

阀杆

碳钢、不锈钢

密封圈

四氟、不锈钢

填料

四氟、柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~600℃





















产品概述: 采用精密的U型弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水的市政建设等工业管道上,做调节流量和截断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用铸钢和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。



产品特点

1.该阀采用三偏心结构,阀座与阀板几乎无磨损,具有越关越紧的密封功能

2.密封圈选用不锈钢制作,具有金属密封盒弹性密封的双重优点,无论在低压和高温额情况下,均具有优良的密封性能,具有耐腐蚀,适用寿命长等特点

3.碟板密封面采用堆焊钴基硬合金,密封面耐磨损,适用寿命长

4.本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。
电动三偏心硬密封蝶阀外形结构电动三偏心硬密封蝶阀外形尺寸
电动三偏心硬密封蝶阀外形尺寸
