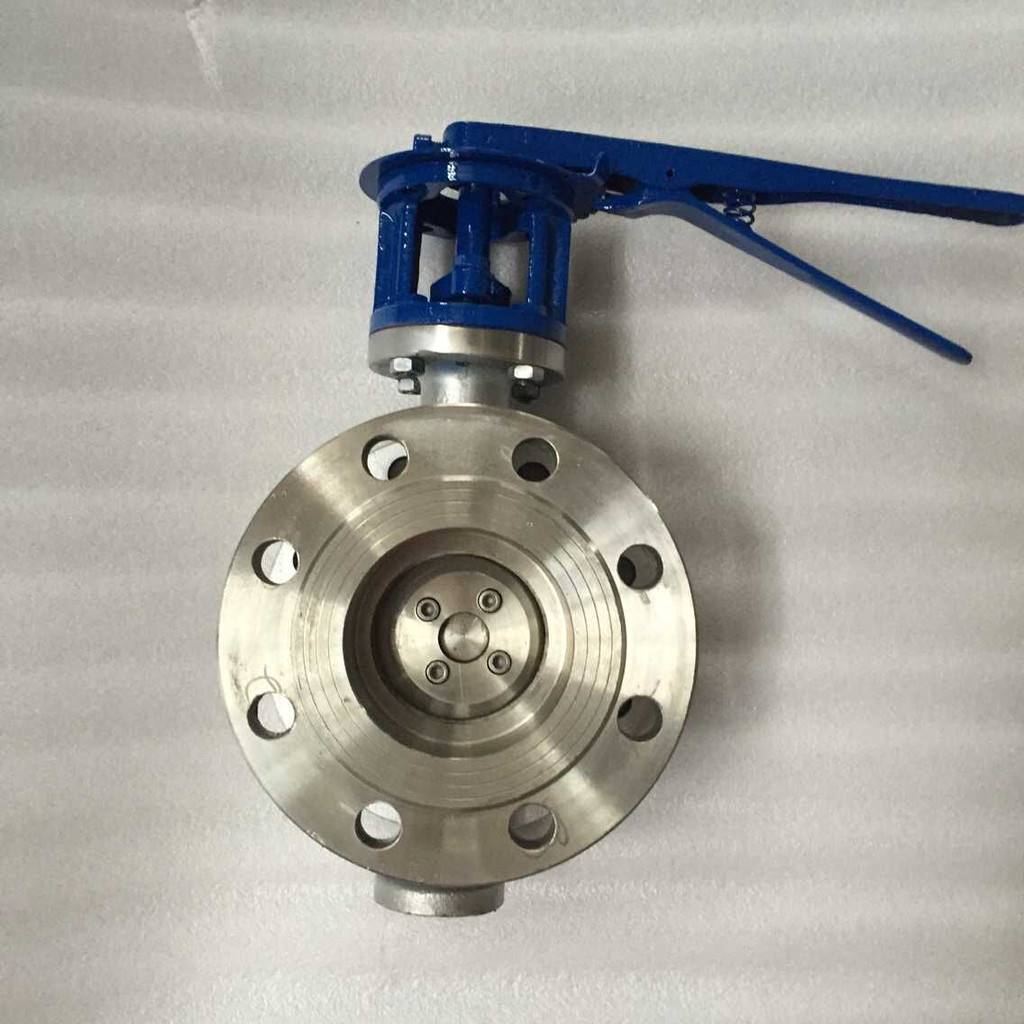

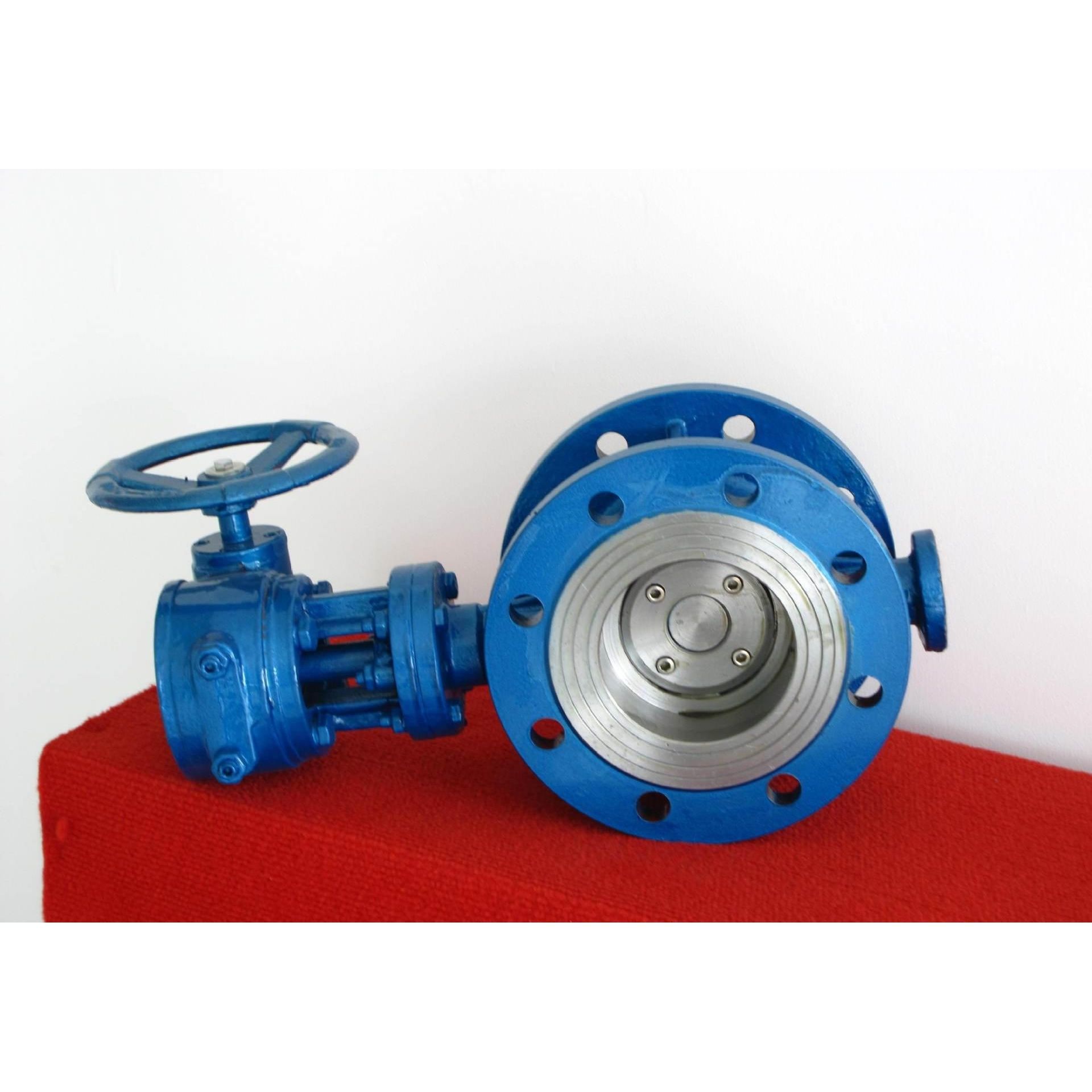

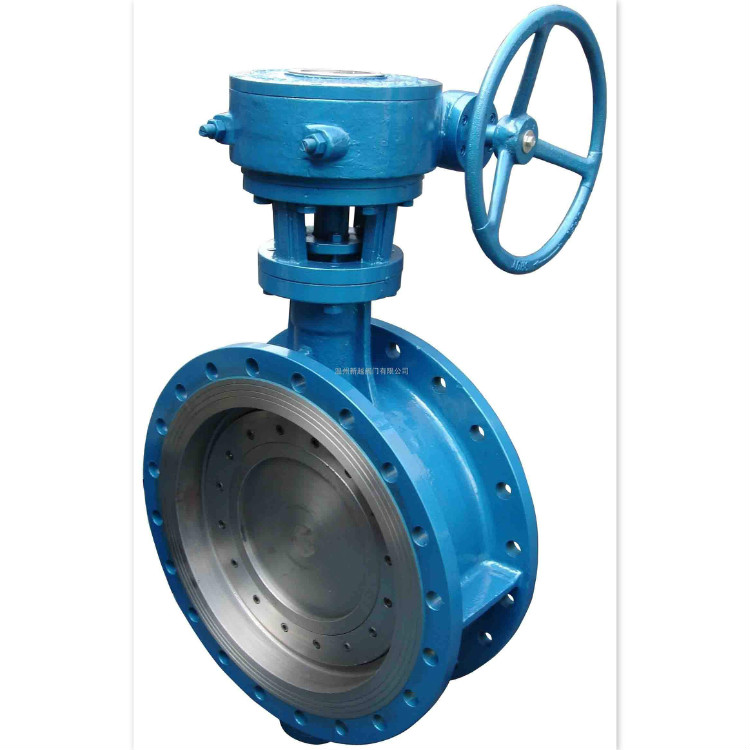

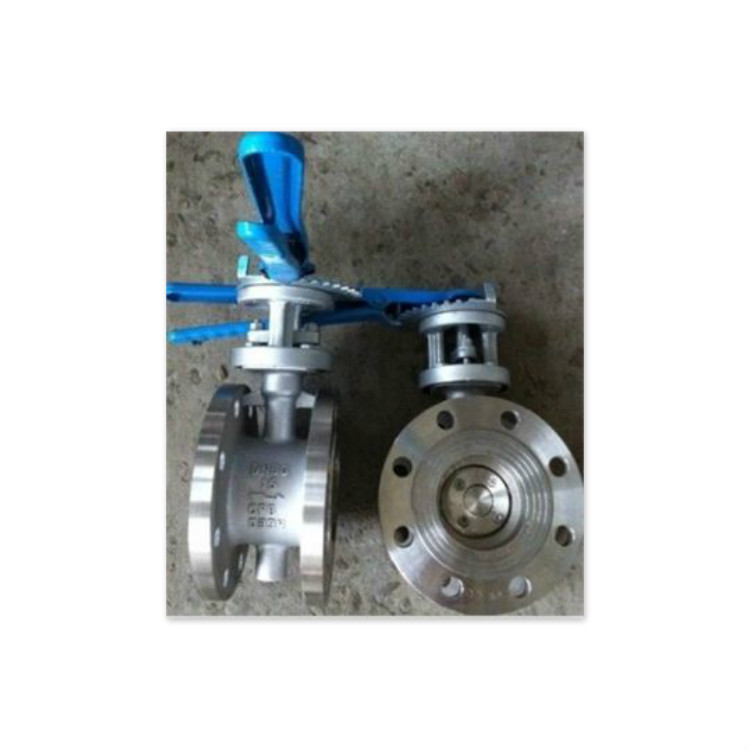

D343H型金属密封蝶阀,硬密封蝶阀-上海海特泵阀制造有限公司
下一条:D373H/F/W,D73对夹式硬密封蝶阀

上一条:已经没有了


D43H、D343H 型 PN10~PN40 金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

【产品特点】
1、金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小
5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用

【执行标准】
设计规范:GB/T 12238
结构长度:GB/T 12221
法兰连接:GB/T 9113
试验与检验:GB/T 13927
产品标识:GB/T 12220

【性能参数】
型号
D343H-10
D343H-16
D343H-25
D343H-40
D343H-10P
D343H-16P
D343H-25P
D343H-40P
D343H-10R
D343H-16R
D343H-25R
D343H-40R
工作压力(MPa)
1.0~4.0
适用温度(℃)
≤425
≤200
适用介质
水、油或非腐蚀性介质
硝酸类介质
醋酸类介质
材料
阀体、蝶板
WCB
CF8/304
CF3M/316L
阀杆
2Cr13
304
316L
阀体密封面
堆焊 507
蝶板密封面
304+柔性石墨
304+PTFE
304+PTFE
填料
柔性石墨
PTFE
PTFE

Dt3/6/43H-40C.P.R.V系列法兰式弹性金属金属硬密封蝶阀主要外形和连接尺寸

公称通径结构长度
(标准值)
外形尺寸(参考值 )连接尺寸(标准值)
LHDt343HDt643HDt943HPN4.0MPa
毫米英寸H1A1B1H2A2B2H3A3B3DD1Z-d
502108150112350180200   5302502551651254-18
652 1/2112170115370180200625355925502502551851458-18
803114180120380180200625355925652502552001608-18
1004127190138420180200645355926002502552351908-22
12551402001644601802006755501386402502552702208-26
15061402101755552702807155501387053003153002508-26
200815223020860527028080055013877530031537532012-30
2501016525024368027028085055013894530031545038512-33
30012178270283800380420925450220107030031551545016-33
350141902903108303804201035450220114030031558051016-36
40062163103509154504701070650280121030031566058516-39
45082223303809604804901190650280133557571468561020-39
500202293504101020480490   141557571475567020-42
