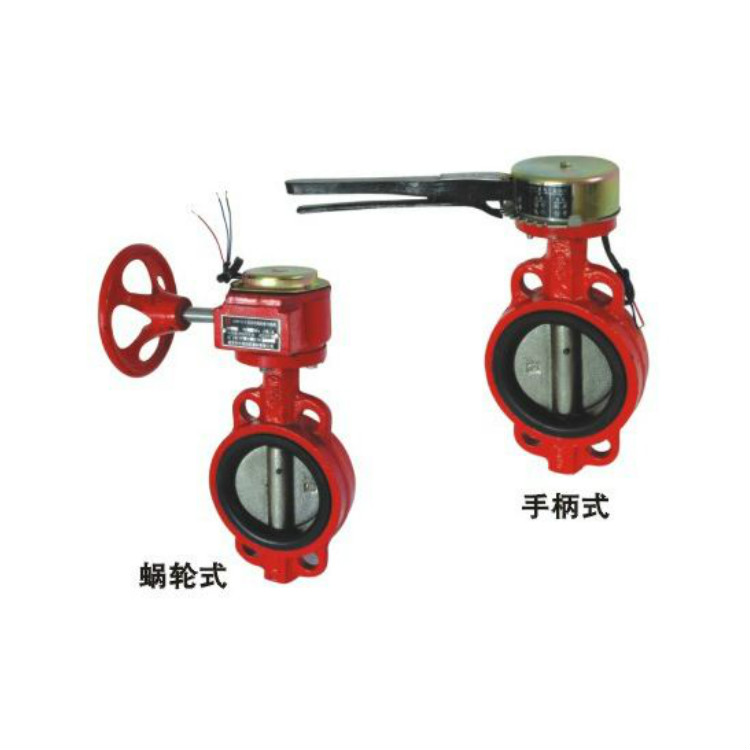

XD371X信号蝶阀


【产品用途】

XD371X信号蝶阀适用于消防系统中控制阀门,要求常开的场合,当阀门开或关到指定位置时,阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭,以防止阀门误关闭而影响自动喷水灭火功能。

【结构示意图】

信号蝶阀结构图

图中标注数字注释:1表示阀体,2表示阀轴,3表示蝶板,4表示阀座,5表示填料,6表示衬套,7表示密封圈,8表示圆垫片,9表示对开环,10表示挡圈。

【性能参数】

信号蝶阀型号XD371X-10XD371X-16
工作压力(MPa)1.01.6
适用温度(℃)≤65℃
适用介质水等
材料阀体铸铁
蝶板球墨铸铁(表面尼龙覆层)
阀杆铬不锈钢
阀座丁晴橡胶
填料O形橡胶圈
【外形和连接尺寸】
XD371X-10信号蝶阀
通径(mm)LDK

n-Фd

HH1WW1
5043165125

4-Ф18

8032026690
6546185145

4-Ф18

8933026690
8046200160

8-Ф18

9534026690
10052220180

8-Ф18

11436026690
12556250210

8-Ф18

12738026690
15056285240

8-Ф22

13939026690
20060340295

8-Ф22

17552512590
25068395350

12-Ф22

20355512590
30078445400

12-Ф22

24361019090
