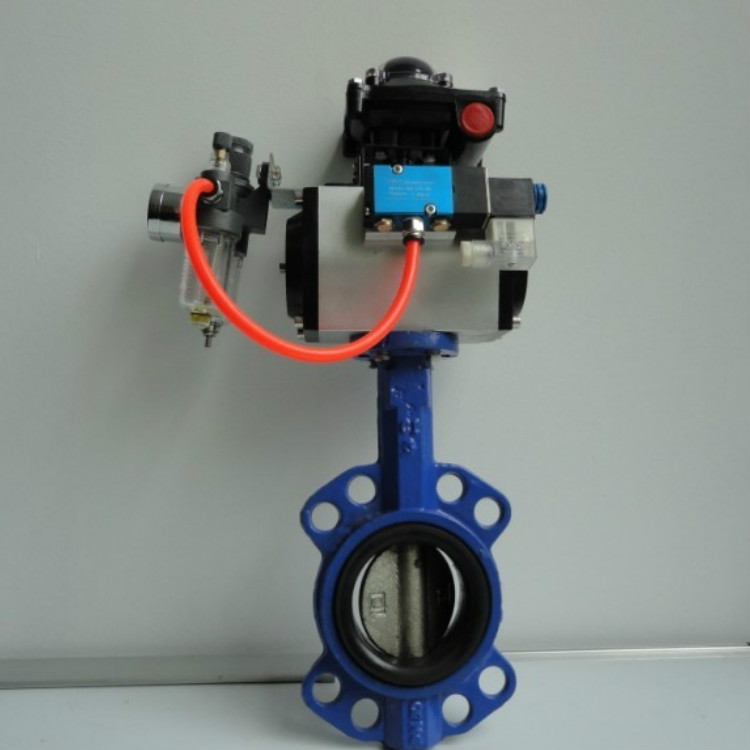

D671X对夹式气动蝶阀

D671X对夹式气动蝶阀产品概述

我公司研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

特点
1
、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2
、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3
、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4
、蝶板采用框架结构,强度高,过流面积大,流阻小。
5
、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6
、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7
、本阀结构独特,操作灵活,省力,方便。

标准参数表

公称通径

50mm~1200mm

法兰标准

ISO7005-2 1988

最大工作压力

1.6MPa

壳体试验压力

1.5 倍工作压力

密封试验压力

1.1 倍工作压力

工作温度范围

NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC

允许长期使用温度

NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC

材料

( 见《可选材料表》部分 )

结构尺寸

ISO5752-88

驱动型式

手柄

50mm~300mm

蜗轮

50mm~1200mm

气动

50mm~1200mm

电动

50mm~1200mm

表面处理

环氧聚酯涂料 、 尼龙 11 、 烤漆

采标目录

项目名称

采用标准

可选标准

设计制造验收

GB/T12238-1989

ISO/DIN10631-91

阀门结构长度

GB/T12221-1989

ISO5752-88

阀门法兰连接

GB9113-1988

ISO7005. 2

阀门检验

GB/T13927-1992

ISO/DIN5208-87

阀门标志

GB12220-1989

ISO5209-87

驱动装置连接

GB12223-1989

ISO/DIN5211-89

阀门供货要求

GB/T12252

————

注:蝶阀不仅符合 ISO,GB 标准,同时也兼容世界其它国家标准

可选材料

主要零部件

材质

适用规格

主要零部件

材质

适用规格

阀体

球墨铸铁

灰铸铁

铸钢

不锈钢

50mm~1200mm

50mm~1200mm

50mm~300mm

50mm~300mm

阀杆

不锈钢 410

不锈钢 316

不锈钢 304

碳钢镀镍磷

50mm~1200mm

50mm~1200mm

50mm~1200mm

50mm~1200mm

阀板

不锈钢 CF8

不锈钢 CF8M

球墨铸铁镀镍磷

球墨铸铁覆尼龙

50mm~600mm

50mm~600mm

50mm~1200mm

50mm~1200mm

阀座

丁腈橡胶 NBR

乙丙橡胶 EPDM

氟橡胶 VITON

硅橡胶 SEP

耐热 EPDM

耐磨 EPDM

PTFE

50mm~1200mm

50mm~1200mm

50mm~1200mm

50mm~1200mm

50mm~1200mm

50mm~1200mm

50mm~600mm

材料整理中. . .
