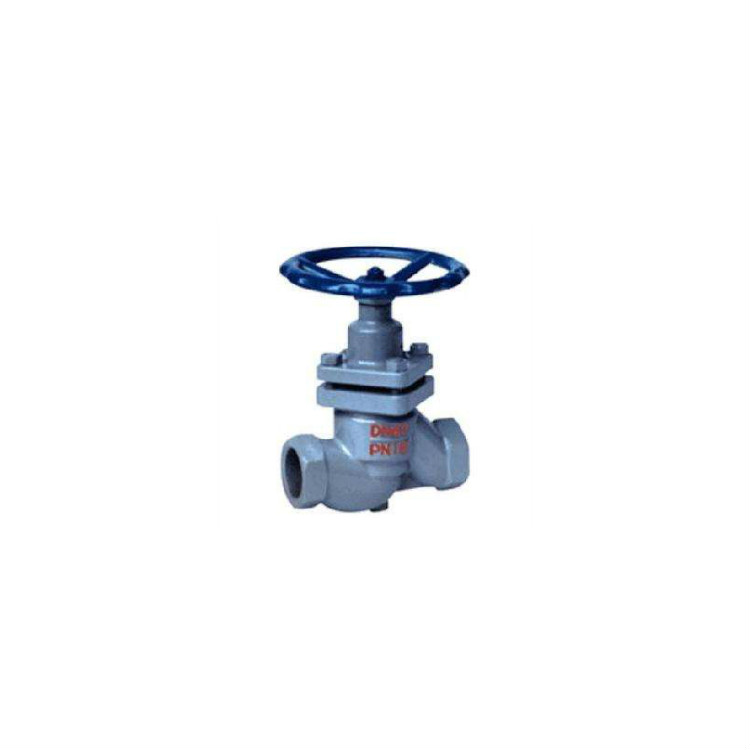

U11SM螺纹柱塞阀

产品名称:

U11SM内螺纹柱塞阀

产品型号:U11SM
产品特点:适用于各行各业中蒸汽、汽油、水、油、酸、碱、氨等介质管道上作介质流动的启闭器用,它具有密封好、寿命长、维修易、操作轻等特点。

U11SM内螺纹柱塞阀详细资料:
产品详情

内螺纹柱塞阀』专业生产厂家,由本厂自主研发生产的【柱塞阀】质量可靠、价格合理、售后服务完善。『丝扣柱塞阀』适用于各种轻重工业及楼宇管道。丰泉品质,全球共享!【柱塞阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

U11SM、U11F、U11H、U11W内螺纹柱塞阀概述:

产品名称:内螺纹柱塞阀

产品特点:丝扣柱塞阀阀分非金属密封,金属密封两类,此外,外螺纹连接柱塞阀其外形分为Z字形和腰鼓形两大类,其内部结构完全相同,用途一样,主要用在冶金、电业、化工、炼油、食品等行业。压力为16-25kgf/cm2以内,温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量用。

『内螺纹柱塞阀结构图』:

内螺纹柱塞阀主要连接、结构尺寸:

DNmm

尺寸(mm

UJ11-UJ11SM-152540CPR

15

20

25

32

40

50

L

90

100

120

140

170

200

H

120

140

165

175

195

213

H1

148

175

205

215

246

268

W

80

100

120

140

160

180

G

1/2’’

3/4”

1”

11/4”

11/2”

2”

L1

14

16

18

20

22

24

S

32

36

46

55

65

80

重量(千克)

15

2.5

3.5

5.5

8.5

12

 【阀芯介绍】:由于柱塞表面经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。从而提高了柱塞阀的使用寿命
