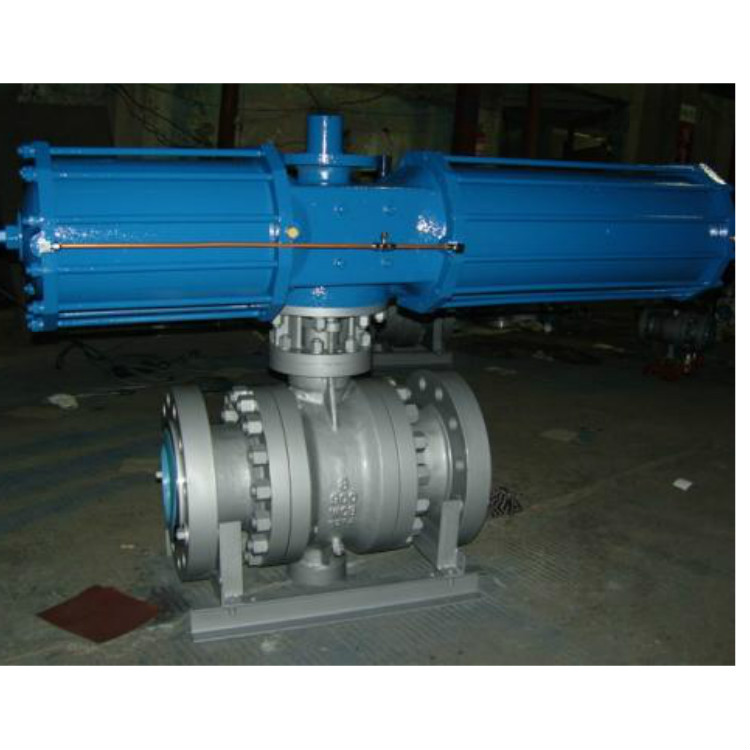

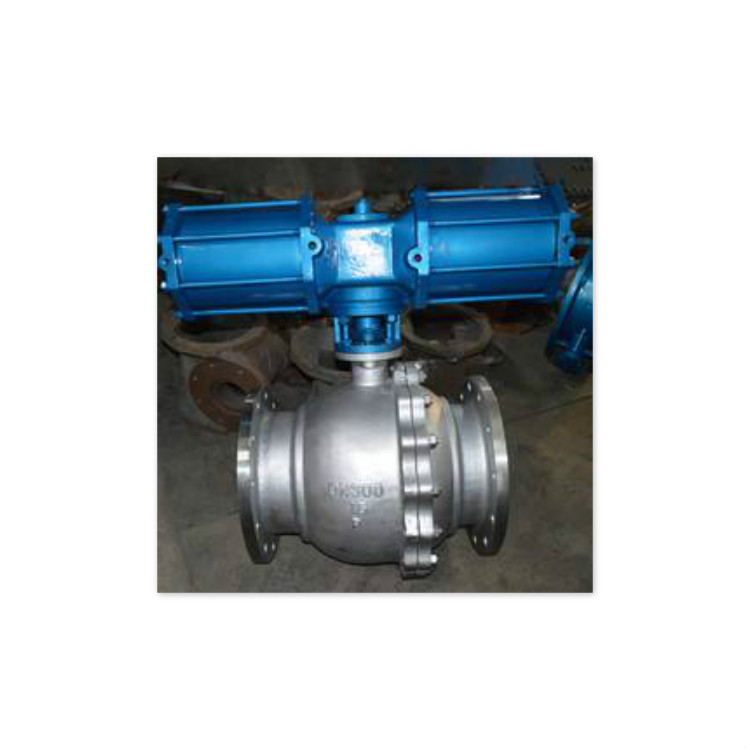

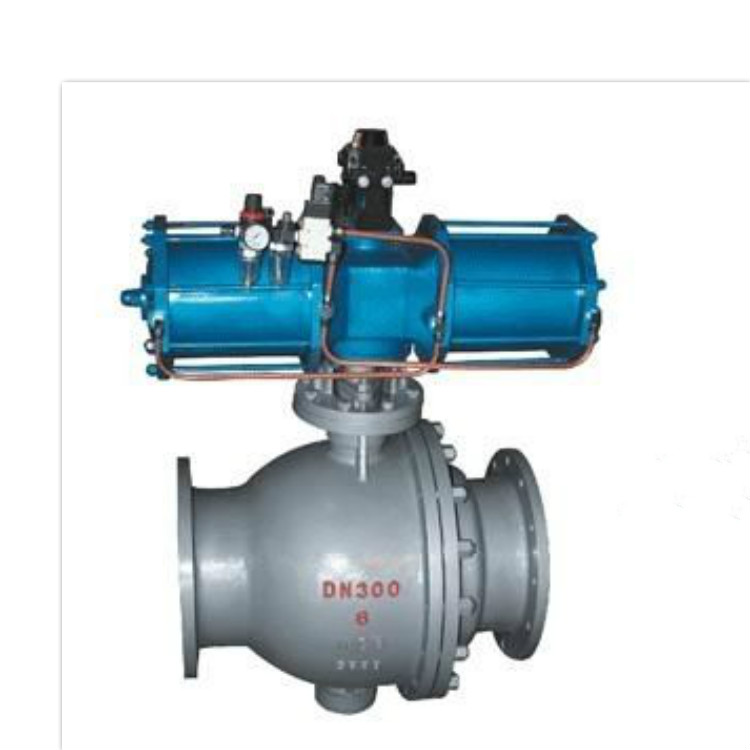

Q647F/H/Y固定式气动球阀
下一条:已经没有了

上一条:D643H/F/WF硬密封气动法兰蝶阀



『Q647H、Q647F、Q647Y气动固定式球阀』专业生产厂家,由本厂自主研发生产的【固定球阀】质量可靠、价格合理、售后服务完善。『Q647H、Q647F、Q647Y气动固定式球阀』适用于各种轻重工业及楼宇管道。能恩品质,全球共享!【球阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。



产品名称
Q647H、Q647F、Q647Y气动固定式球阀
产品型号
Q647H、Q647F、Q647Y
公称通径
DN50-800
压力范围
1.6-16MPa
阀体材质
铸钢丨锻钢丨不锈钢


『气动固定式球阀』专业生产厂家,由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善。『气动固定式球阀』适用于各种轻重工业及楼宇管道。能恩品质,全球共享!【球阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。【球阀】特点:(1)流体阻力小,全通径的球阀基本没有流阻。(2)结构简单、体积小、重量轻。(3)紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。(4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。(6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。(7)适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。(8)由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。



气动固定球阀概述:

气动固定球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。



主要性能规范:

型 号

试验压力ps(MPa)

工作温度(℃)

适用介质

壳 体

密封(液)

密封(气)

Q647F-10

1.5PN

1.1PN

0.6 MPa

-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)

水、蒸汽、油品等

Q647F-16

硝酸等腐蚀性介质

强氧化性介质

Q647F-25

Q647F-64

醋酸等腐蚀性介质

Q647F-160

尿素等腐蚀性介质



主要零部件材质:

阀 体

球体、阀杆

阀 座

WCB

2Cr13

加玻纤增强聚四氟乙烯、对位聚苯

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

CF8

0Cr19Ni9-(304)

CF3

00Cr19Ni11-(304L)

ZG1Cr18Ni-12Mo2Ti

1Cr18Ni12-Mo2Ti

CF8M

0Cr17Ni12-Mo2(316)

CF3M

00Cr17Ni14-Mo2(316l)



PN1.0主要外型及连接尺寸:

PN1.0(MPa)

通径(DN)

L

d1

D

D1

D2

b

Z-d

H

重量

125

356

125

245

210

185

22

8-18

542

90

150

394

150

280

240

210

22

8-23

572

130

200

457

200

335

295

265

24

8-23

636

203

250

533

250

390

350

320

26

12-23

726

245

300

610

300

440

400

368

26

12-23

859

399

350

686

350

500

460

428

26

16-23

927

498

400

762

400

565

515

482

26

16-25

1080

818

450

864

450

615

565

532

28

20-25

1120

1037

500

914

500

670

620

585

28

20-25

1150

1255



PN1.6主要外型及连接尺寸:

PN1.6(MPa)

通径(DN)

L

d1

D

D1

D2

b

Z-d

H

重量

125

356

125

245

210

185

22

8-18

542

95

150

394

150

280

240

210

24

8-23

572

135

200

457

200

335

295

265

26

12-23

736

208

250

533

250

405

355

320

30

12-25

890

255

300

610

300

460

410

375

30

12-25

910

409

350

686

350

520

470

435

34

16-25

1020

518

400

762

400

580

525

485

36

16-30

1080

838

450

864

450

640

585

545

40

20-30

1120

1067

500

914

500

705

650

608

44

20-34

1150

1295



PN2.5主要外型及连接尺寸:

PN2.5(MPa)

通径(DN)

L

d1

D

D1

D2

b

Z-d

H

重量

100

305

100

230

190

160

24

8-23

416

78

125

381

125

270

220

188

28

8-25

542

107

150

403

150

300

250

218

30

8-25

572

145

200

502

200

360

310

278

34

12-25

736

220

250

568

250

425

370

332

36

12-30

890

280

300

648

300

485

430

390

40

16-30

910

450

350

762

350

550

490

448

44

16-34

1020

570

400

838

400

610

550

505

48

16-34

1080

920

450

914

450

660

600

555

50

20-34

1120

1140

500

991

500

730

660

610

52

20-41

1150

1360



PN6.4主要外型及连接尺寸:

PN6.4(MPa)

通径(DN)

L

d1

D

D1

D2

D6

b

Z-d

H

重量

50

292

50

175

135

105

88

26

4-23

360

33

65

330

65

200

160

130

110

28

8-23

379

45

80

356

80

210

170

140

121

30

8-23

452

55

100

432

100

250

200

168

150

32

8-25

479

81

125

508

125

295

240

202

176

36

8-30

646

175

150

559

150

340

280

240

204

38

8-34

666

240

200

660

200

405

345

300

260

44

12-34

736

280

250

787

250

470

400

352

313

48

12-41

790

540

300

838

300

530

460

412

364

54

16-41

870

760

350

889

350

595

525

475

422

60

16-41

1020

980

400

991

400

670

585

525

474

66

16-48

1080

1300



PN16.0主要外型及连接尺寸:

PN16.0(MPa)

通径(DN)

L

d1

D

D1

D2

D6

b

Z-d

H

重量

50

368

50

215

165

132

88

36

8-25

380

80

65

419

65

245

190

152

110

44

8-30

395

120

80

381

80

260

205

168

121

46

8-30

480

155

100

457

100

300

240

200

150

48

8-34

532

195

125

-

125

355

285

238

176

60

8-41

670

250

150

610

150

390

318

270

204

66

12-41

703

480

200

737

200

480

400

345

260

78

12-48

750

620

250

838

250

580

485

425

313

88

12-54

820

960

300

965

300

665

570

510

364

100

16-54

900

1380

购买本公司气动固定式球阀请按以下指示进行安装:

(1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。

(5)本类阀应安装在管道的水平方向或垂直方向。

(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
