HC42X(DRVZ)静音止回阀

【产品用途】
HC42X、HC42T、HC42H 型 PN10~PN25 静音止回阀适用于给、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。

【产品特点】
HC42X、HC42T、HC42H 型 PN10~PN25 静音止回阀内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。

【主要零部件材料】
零件名称
材料
阀体
铸铁、球墨铸铁、碳钢
导流体
铸铁、球墨铸铁、碳钢
阀座
青铜、铬不锈钢
阀瓣
青铜、铬不锈钢
青铜、铬不锈钢
弹簧
不锈钢

主要外形和连接尺寸

型号公称通径D1D2D3N-ΦDL
1.0MPa1.6 MPa1.0MPa1.6 MPa1.0MPa1.6 MPa1.0MPa1.6 MPa
CVKR-0300DN30037040041046012-1312-28181
CVKR-0350DN35042946047052016-2316-28184
CVKR-0400DN40048051552558016-2816-31191
CVKR-0450DN45053056558564020-2820-31203
CVKR-0500DN50058262065071520-2820-34219
CVKR-0600DN60068272577081084020-3120-37222
CVKR-0700DN70079484084089591024-3124-37280
CVKR-0800DN8009019509501015102524-3424-40356
CVKR-0900DN9001001105010501125112528-4028-40368
CVKR-1000DN10001112116011701230125528-4328-43432
CVKR-1200DN1200 138013901455148532-4932-49524
【结构图片】

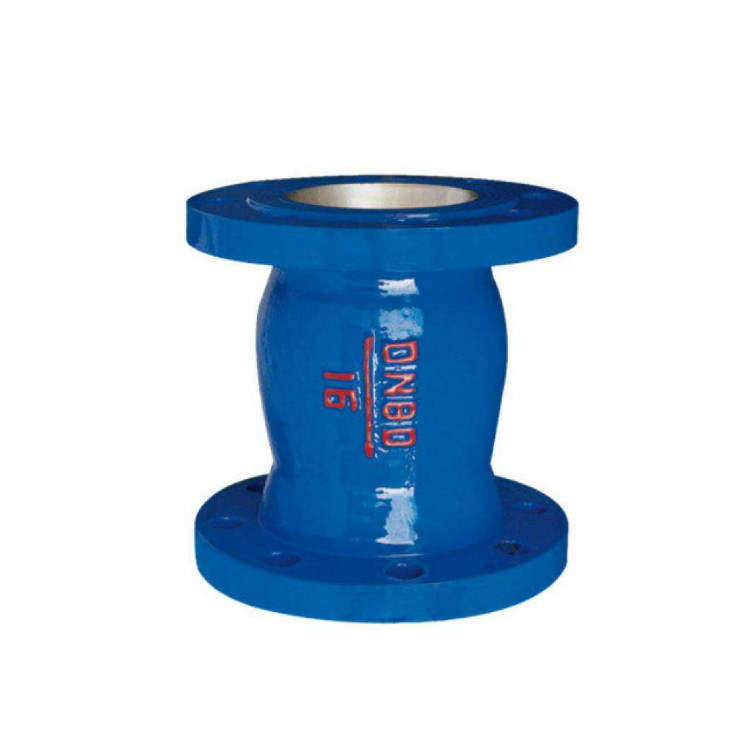

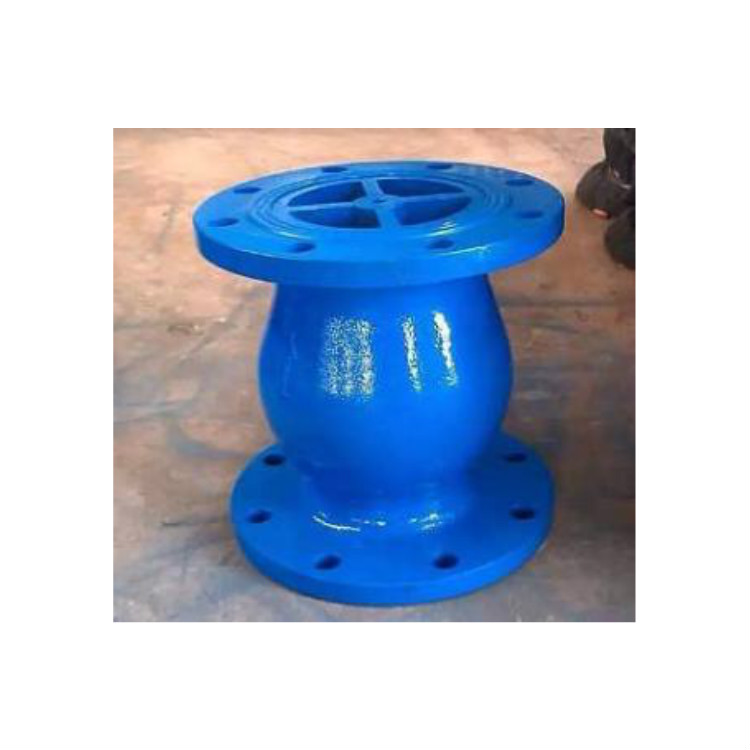

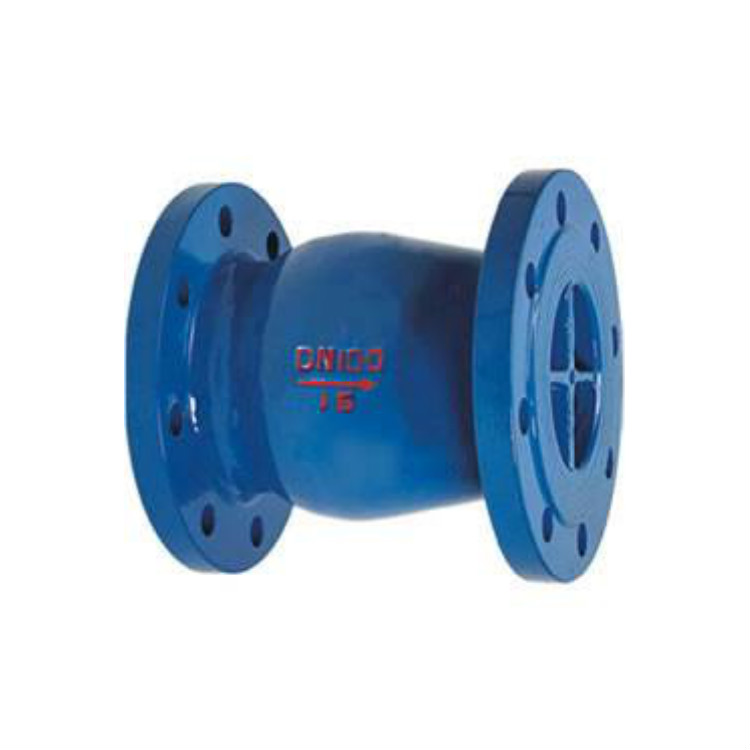

HC42X、HC42T、HC42H 型 PN10~PN25 静音止回阀
