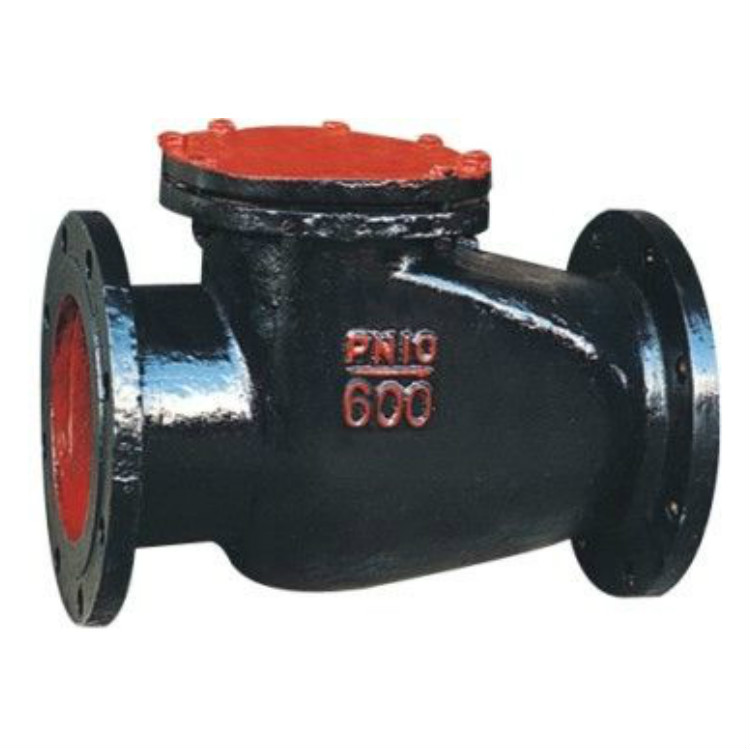

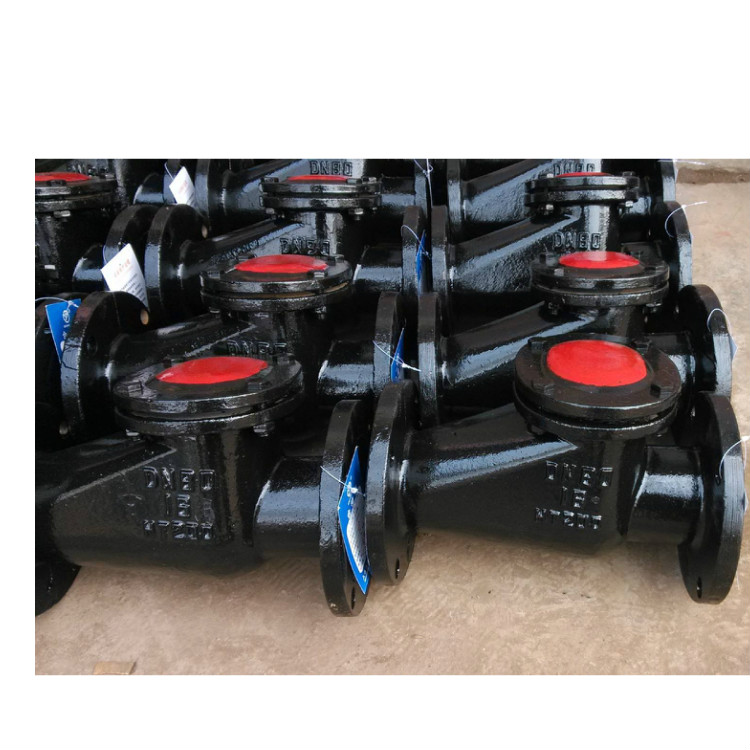

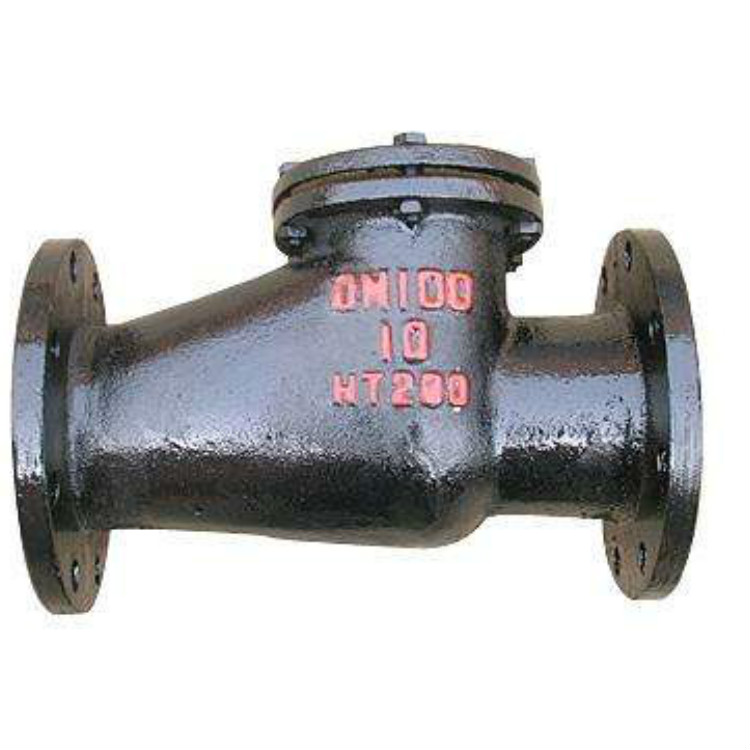

H44T旋启式止回阀



H44T旋启式止回阀
,又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。本类阀门在管道中一般应当水平安装。
H44T旋启式止回阀适于工作温度≤100℃的水、蒸汽介质的管路上,作防止介质逆流的单向启闭用。

结构特点

  1. 结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8
  2. 体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
  3. 阀瓣关闭快速,水锤压力小
  4. 水平或垂直管道均可使用,安装方便
  5. 流道通畅、流体阻力小
  6. 动作灵敏、密封性能好
  7. 阀瓣行程短、关阀冲击力小
  8. 整体结构、简单紧凑、造型美观
  9. 使用寿命长、可靠性高

作用原理及结构说明

  1. 作用原理:通过汽缸塞的上下移动,协助阀瓣快速启闭以达到密封面
  2. 结构说明
    • 结构形式:旋启式单阀瓣
    • 驱动方式:对焊连接
    • 连接形式:对焊连接
    • 阀门的开启和关闭由气动装置来控制,加快阀门的开启和关闭速度

结构示意图

H44T旋启式止回阀结构示意图

主要性能规范

公称压力PN(Mpa)1.0工作温度℃
试验压力P(Mpa)密封1.1常温
强度1.5
工作压力(Mpa)P1.0≤100℃

主要零件材料

零件名称材料
阀体、阀板、阀盖、摇杆灰铸铁
销轴不锈钢
密封圈铜合金
垫片橡胶石棉板

主要外形尺寸、连接尺寸及重量

公称通径 DN(mm)尺寸(mm)重量(kg)
LDD1D2bZ-ΦdH
80310195160135224-1816139
100350215180155228-1817850
150480280240210248-2323398
200500335295265268-23262133
3007004404003682812-23350248
