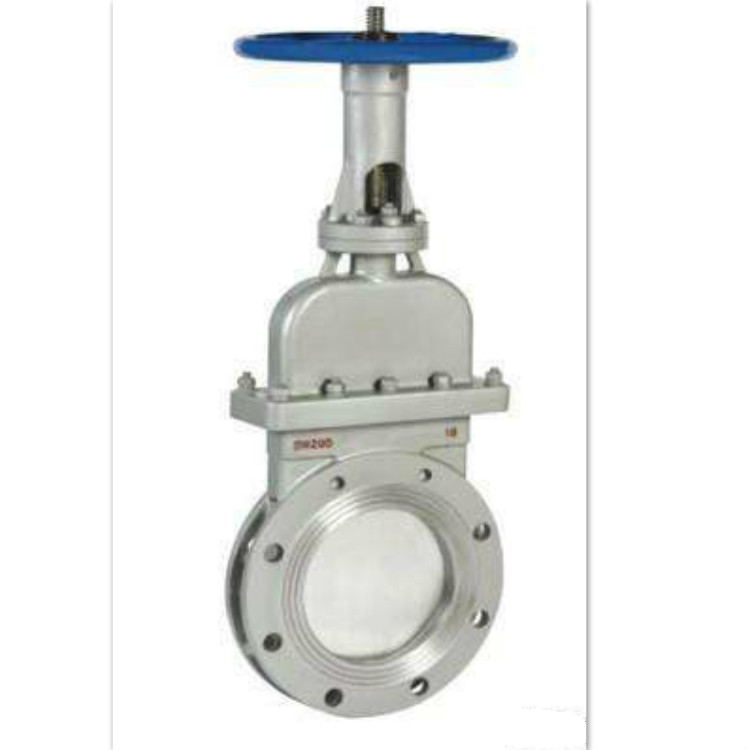

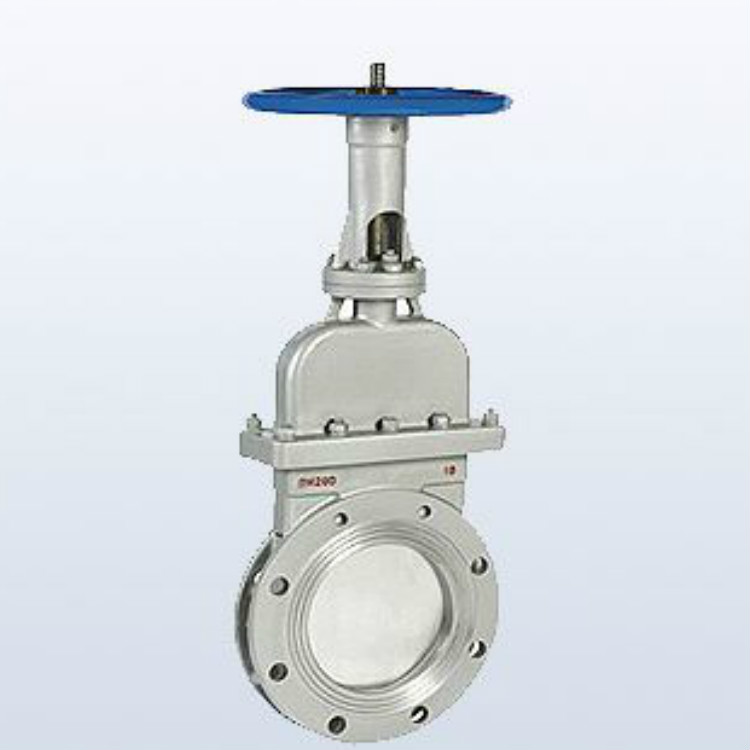

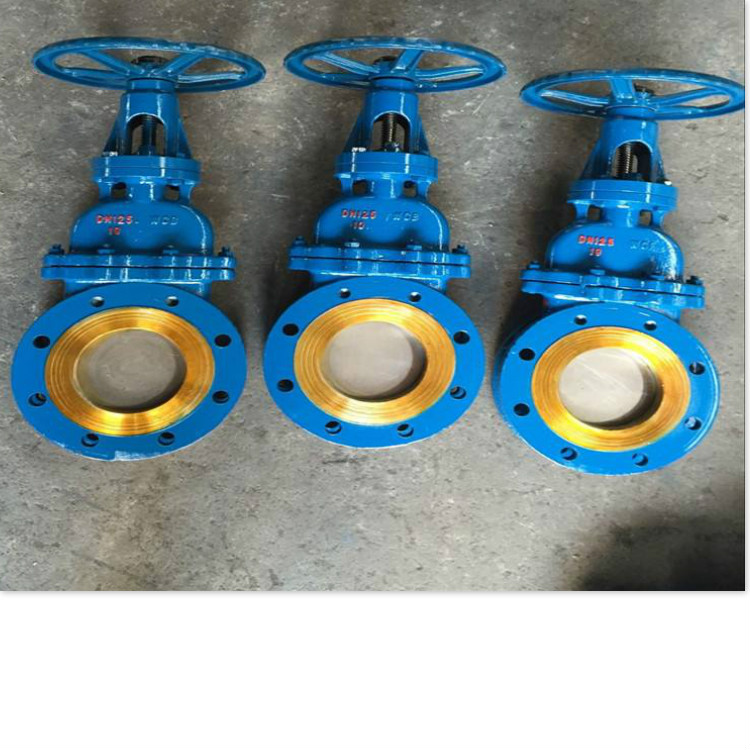

DMZ73手动暗杆式刀型闸阀

DMZ73X/H/F/W-10C/16P手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀采用刀型闸板,具有良好的剪切截止作用,最适宜于浆料、粉粒料、纤维、浆液、泥沙浆、污水处理等难以控制的流体,广泛应用于污水处理,化学工业,采煤业,造纸业,制糖业、自来水,造纸、钢厂、建筑,食品,电力、医药,能源系统等各种大型企业排渣管道流体管线上作为接通或截断装置使用。
『特点』
具有良好的剪切功能;
可升的闸板密封面,可刮除密封面上的粘着物,自动**杂物;
不锈钢闸板可防止腐蚀。
结构长度短,可节省原料、安装空间,也有效支持管道强度。
手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀技术规范』
型号:MPZ73H、MPZ73F;
公称压力:0.6MPa、1.0MPa、1.6MPa、150Lb;
公称通径:DN50~2000mm ;
适用温度:-20~+800℃ ;
主体材料:WCB、304、316、2025;
密封形式:硬密封,软密封;
泄漏量:硬密封:D级(液体0.1×DNmm3/s)软密封:A级(零泄漏);
配套附件:安裝法兰;
应用:广泛应用于污水处理,化学工业,采煤业,造纸业,制糖业、自来水,造纸、钢厂、建筑,食品,电力、医药,能源系统等各种大型企业排渣管道流体管线上作为接通或截断装置使用。


手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀主要零件材料



体、盖 Body、Bonnet

闸板Disc

阀杆Siem

密封面 Sealing

不锈钢、碳钢、灰铸铁
S.S、C.S、C.I

碳钢、不锈钢
C.S、S.S

不锈钢
S.S

橡胶、四氟、不锈钢、硬质合金
Rubber 、PTFE、S.S、Carbide Alloy



阀性能规范



公称压力(MPa)
Nominal Pressure

壳体试验(MPa)
Shell Test

密封试验(MPa)
Seal Test

工作温度
Working Tempe ration

适用介质
Suitable

1.0

1.5

1.1

≤100℃-425℃

纸浆、污水、煤浆、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion

1.6

2.4

1.8

≤100℃

手动暗板刀型闸阀、暗杆式浆闸阀、煤气刀闸阀主要连接外型尺寸



MPa

DN

L

D1

D2

H

n-M

MPa

DN

L

D1

D2

H

n-M

0.6

50

48

90

110

300

4- M 12

1.0

50

48

100

125

300

4- M 16

65

48

110

130

310

4- M 12

65

48

120

145

310

4- M 16

80

51

125

150

330

4- M 16

80

51

135

160

330

4- M 16

100

51

145

170

380

4- M 16

100

51

155

180

380

8- M 16

125

57

175

200

440

8- M 16

125

57

185

210

440

8- M 16

150

57

200

225

500

8- M 16

150

57

210

240

500

8- M 20

200

70

255

280

580

8- M 16

200

70

265

295

580

8- M 20

250

70

310

335

670

12- M 16

250

70

320

350

670

12- M 20

300

76

362

395

820

12- M 20

300

76

368

400

820

12- M 20

350

76

412

445

900

12- M 20

350

76

428

460

900

16- M 20

400

89

462

495

1020

16- M 20

400

89

482

515

1020

16- M 22

450

89

518

550

1150

16- M 20

450

89

532

565

1150

20- M 22
