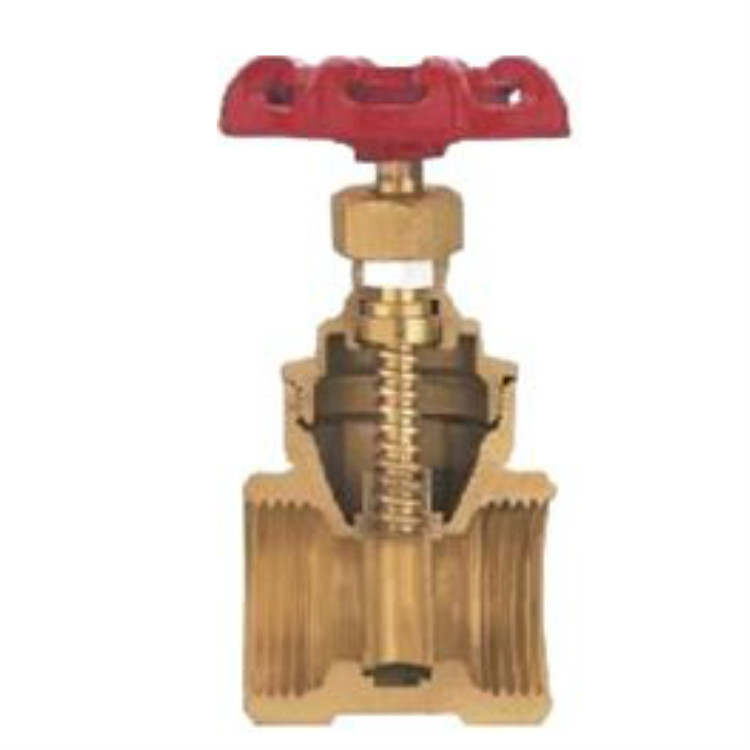

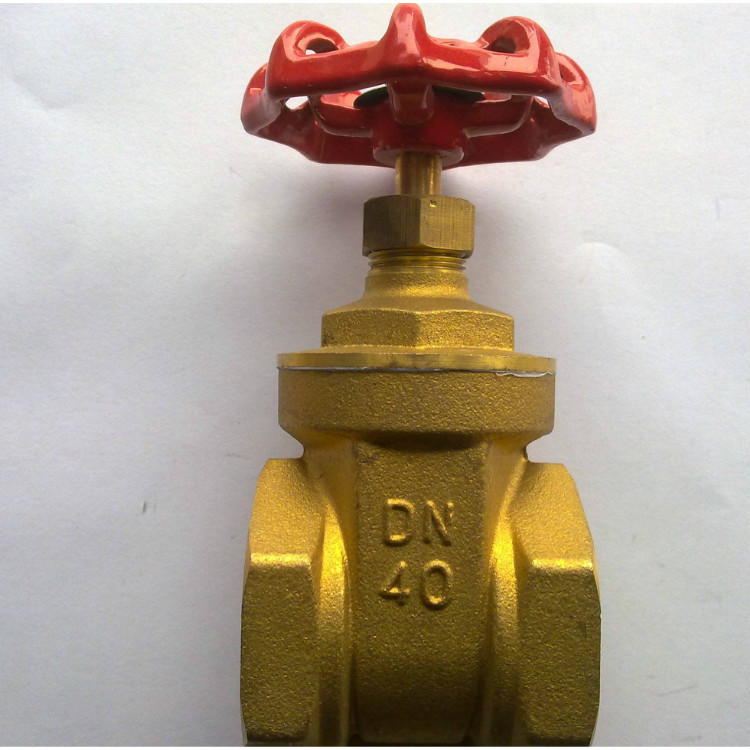

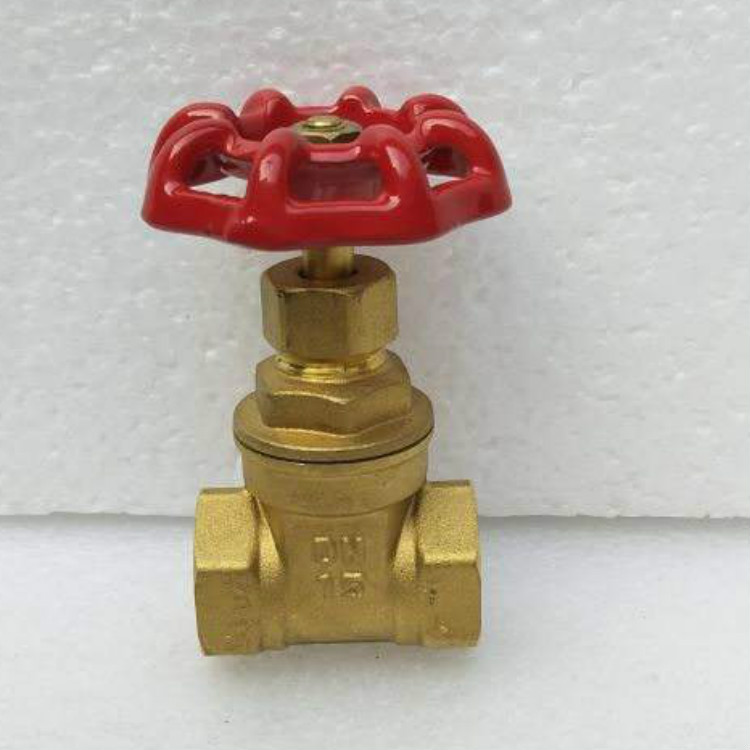

Z15W-16T内螺纹黄铜闸阀

闸阀安装使用说明

一、使用范围

    闸阀在管道上主要用于接通和截断路中的介质。广泛适用于各种管路系统中,用于控制流体的压力、流量。闸阀工作介质为水、油、气等,工作温度-10℃≤ t ≤120℃,公称压力为1.6MPa



二、产品特点

   1. DN50以下规格采用红冲锻造工艺加。。

   2.DN50 DN20阀杆与密封填料配合全部采用滚压工艺使其耐磨性及密封性更好,并有效防止填料磨损而引起的泄漏。



三、安装指南

   1.管螺纹连接闸阀,安装旋紧时应使闸板处于完全关闭状态,而密封材料如生胶带应清洁,干净。

   2.管螺纹连接闸阀,安装旋紧时应使管子与阀体端面垂直,并扳钳该螺纹同侧的六角或八角部位,不应该扳钳在另一端的六角或八角部位,DN15、DN2O安装扭力距不大于50M.m,DN25安装扭力距不得大于70N.m,以免造成阀体变形或影响开启。

   3.管螺纹连接的闸阀与管端的螺纹相连时,内螺纹可以是圆锥管螺纹,也可以是圆柱管螺纹,但外螺纹必须是圆锥管螺纹,否则易导致连接不紧而泄漏。

   4.闸阀两端为内螺纹时,必须控制管端的外螺纹长度,以避免管端螺纹旋入时顶压闸阀内螺纹端面,造成阀体密封面变形而影响密封性能。

   5.法兰闸阀上分度圆应与管道法兰分度尺寸一致方能相配,两端管道中心应垂直于阀体两法兰平面,否则会造成阀体扭曲而变形。

   6.启动闸阀时,顺时针方向为关,逆时针方向为开,使用时不的增加任何力臂工具,以免造成闸阀结构破坏。

   7.建议在全开和全关状态下使用以延长阀门寿命,不宜部分开启而作节流使用,且不作为终端阀门使用。
