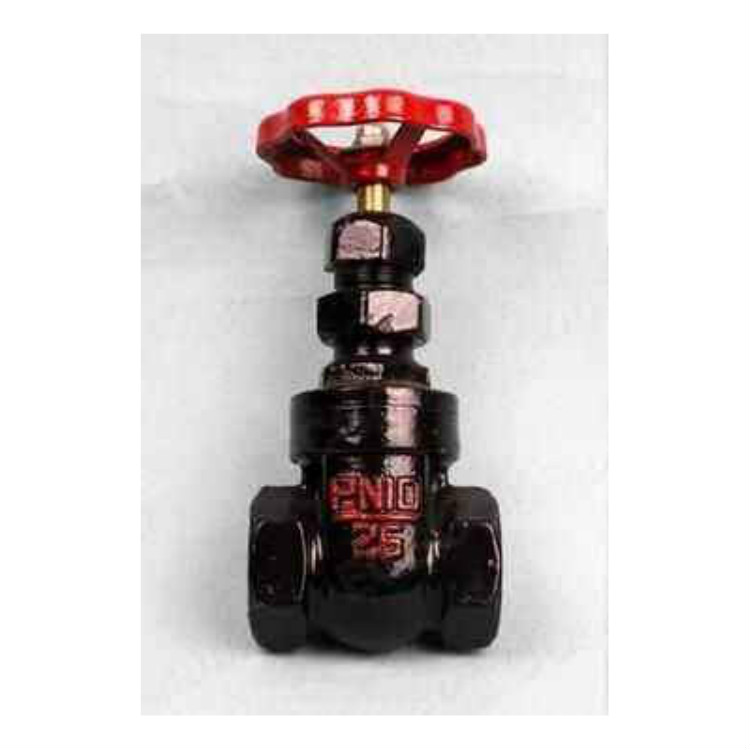

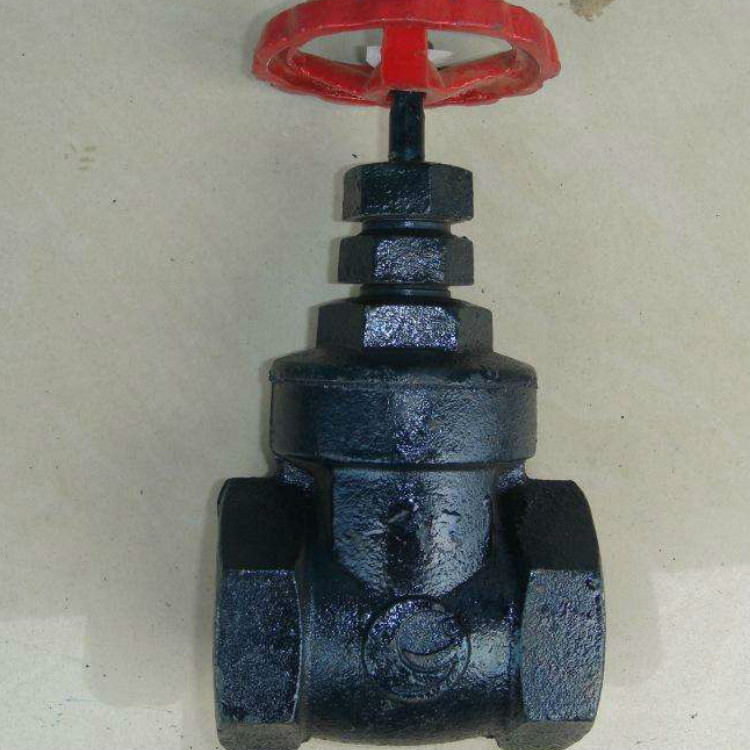

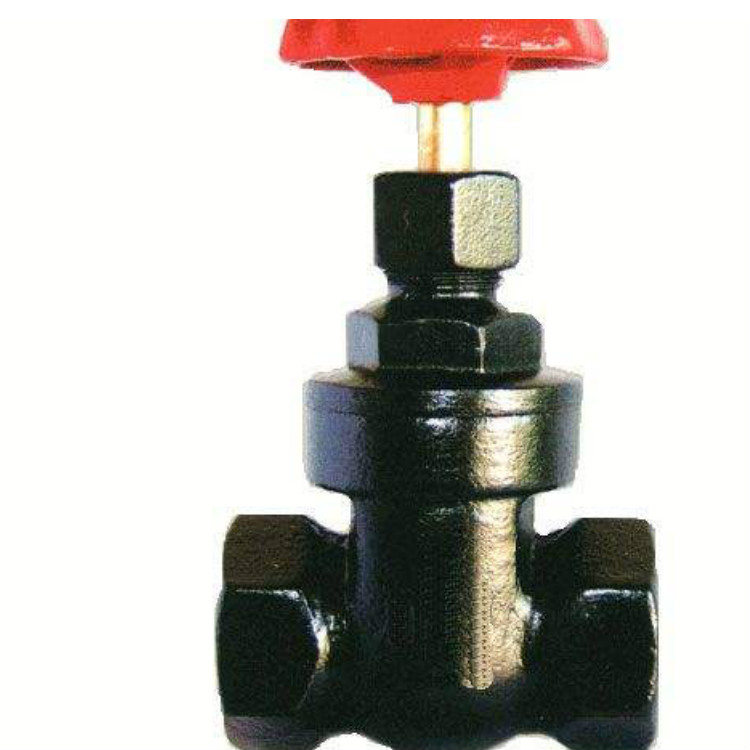

Z15T-16、Z11T-16铸铁内螺纹闸阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
国标型号:Z15T-10、Z15T-16、Z15T-25、Z15T-40
美标型号:Z15T-150LB、Z15T-300LB、Z15T-600LB
日标型号:Z15T-5K、Z15T-10K、Z15T-20K、Z15T-40K
Z15T-16、Z11T-16铸铁内螺纹闸阀主要技术参数
型号 | 公称压力MPa | 试验压力MPa | 工作
温度 | 使用
介质 |
| 壳体 | 密封 |
Z15T－10 | 1.0 | 1.5 | 1.1 | ≤120℃ | 水、蒸汽及其它非腐蚀性介质 |
主要技术参数
阀体阀盖 | 灰铸铁 |
阀杆 | 碳钢 |
闸板密封圈 | 铜 |
填料 | 油浸石棉盘根 |
主要外形尺寸
口径
DN(mm) | 管螺纹
G(”) | 尺 寸 dimensions(mm) |
L | L1 | S | H | Do |
15 | 1/2 | 65 | 12 | 27 | 105 | 65 |
20 | 3/4 | 70 | 14 | 34 | 120 | 65 |
25 | 1 | 80 | 15 | 42 | 150 | 80 |
32 | 11/4 | 85 | 16 | 55 | 155 | 80 |
40 | 11/2 | 95 | 20 | 60 | 170 | 100 |
50 | 2 | 110 | 22 | 80 | 210 | 100 |
65 | 21/2 | 120 | 25 | 95 | 240 | 135 |
80 | 3 | 145 | 30 | 105 | 275 | 140 |
100 | 4 | 155 | 30 | 135 | 300 | 160 |
