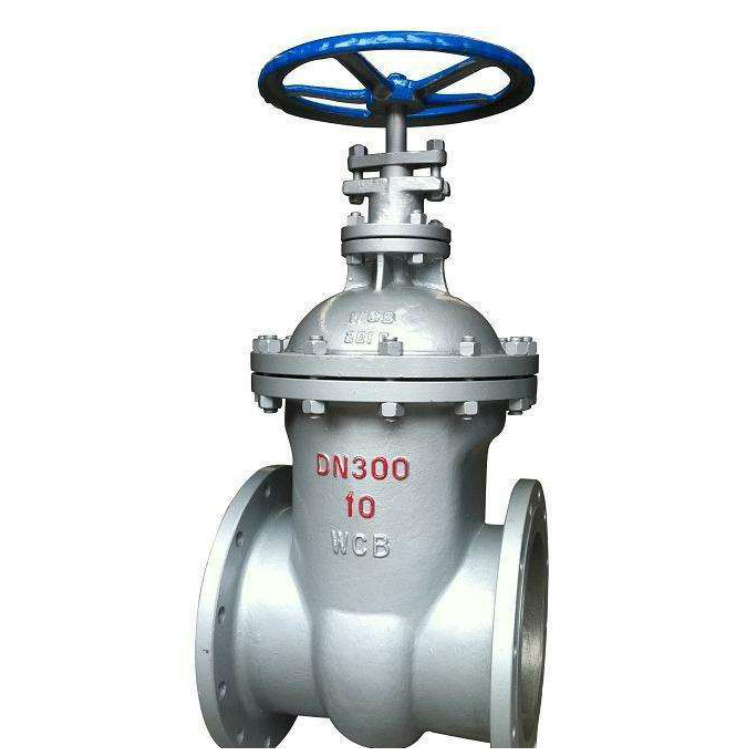

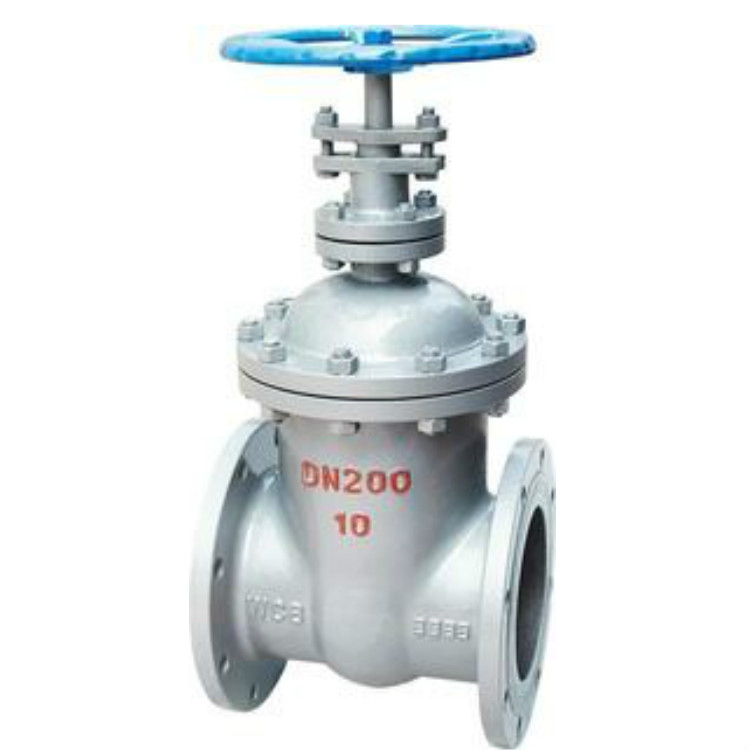

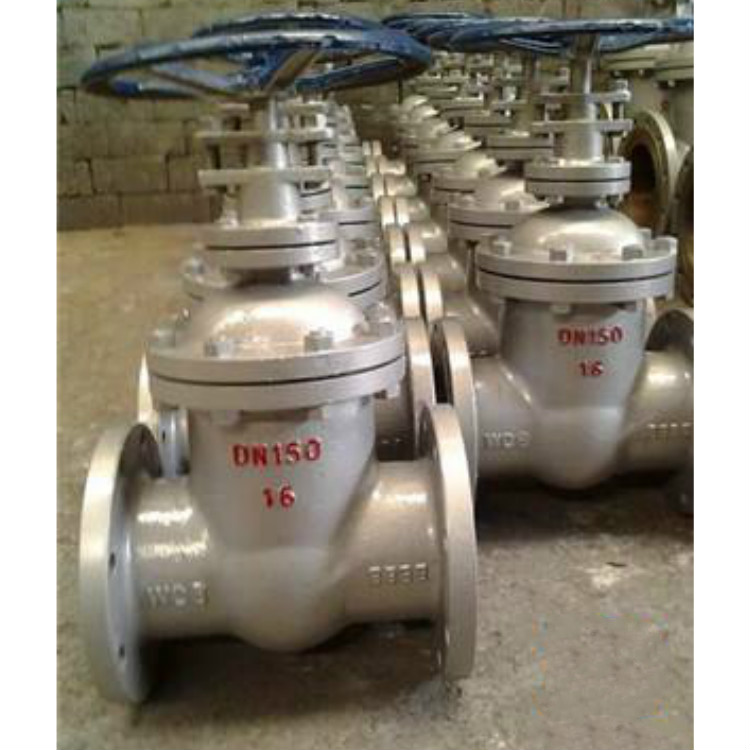

Z45H暗杆法兰闸阀,暗杆闸阀

一、Z45H铸钢暗杆闸阀介绍:
Z45H低压暗杆铸钢闸阀,替代传统铸铁阀门,结构紧凑、设计合理、阀门刚性好,通道流畅、流阻系数小。型号为Z45H-10C、Z45H-16C。它的密封面采用不锈钢和硬质合金,使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。
Z45H铸钢暗杆闸阀驱动方式分手动、电动、气动、齿轮传动;结构型:弹性楔式单闸板、刚性楔式单闸板和双闸板型式。广泛适用于石油化工,冶金,水处理,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
二、Z45H暗杆闸阀性能参数:



型号公称压力MPa试验压力MPa工作温度使用介质
密封强度
Z45H-10/16/2511.11.5≤100-200℃水、蒸汽、油
Z45W-10/16/25
Z45T-10/16



三、Z45H铸钢暗杆闸阀的零件材料:



型号阀体、阀盖、闸板密封圈阀 杆填 料
Z45H-10C灰铸铁、铸钢、304、316、316L不锈钢不锈钢碳钢、不锈钢浸油石棉盘根
Z45W-10P/R/RL
Z45T-10
Z45T-16C
Z45W-16P/R/RL
Z45H-25C
Z45T-16
Z45W-25P/R/RL



四、Z45H暗杆铸钢闸阀的尺寸数据:
口 径PN10PN16
DN(mm)LDHD0LDHD0
40165145300160240345200160
50180160300180250355240180
65195180340180265375240180
80210195360200280435280200
100230215400200300500320200
125255245500240325615360240
150280280550240350675360240
200330335620320400750400320
250380390700320450970450320
3004204408004005001145560400
350450500950400550--400
4004805651050500600--500
4505106151175500650--500
5005406701410720700--720
6006007801550720750--720
7006608951800800---800
80072010102170-----
90078011102300-----
100084012202600-----
12009601450------
